راهنمای خرید المنت میله ای برای آبکاری: ۷ نکته حیاتی [جنس و پوشش]
راهنمای جامع انتخاب المنت میله ای برای آبکاری فلزات: جنس، پوشش و نکات فنی
تصور کنید خط تولید کارگاه آبکاری شما در اوج شلوغی کاری است که ناگهان بوی سوختگی شدید بلند میشود و وان نیکل یا کروم از کار میافتد. دلیل؟ سوراخ شدن روکش المنت و نشت اسید به داخل سیمپیچها. این سناریوی کابوسوار، تنها یکی از هزینههای انتخاب نادرست سیستم گرمایشی در صنعت آبکاری فلزات است.
انتخاب المنت میله ای برای آبکاری چیزی فراتر از خرید یک قطعه یدکی ساده است. این تصمیم مستقیماً بر کیفیت پوششدهی قطعات، ایمنی پرسنل در برابر برقگرفتگی و البته هزینههای نگهداری تأثیر میگذارد. در محیطهای خورندهای که اسید سولفوریک، کلریدریک یا محلولهای سیانوری حکمفرما هستند، یک المنت معمولی شانسی برای بقا ندارد.
در این مقاله تخصصی، ما نه تنها به بررسی انواع جنس و روکشهای مناسب میپردازیم، بلکه پارامترهای فنی مانند “وات دنسیتی” و “ناحیه سرد” را که اکثر فروشندگان به شما نمیگویند، تحلیل خواهیم کرد تا بتوانید المنت مناسب آبکاری خود را با دید باز و مهندسی انتخاب کنید.
اهمیت حیاتی انتخاب جنس در فرآیند آبکاری
در فرآیندهای الکتروشیمیایی و شیمیایی، دما کاتالیزور اصلی واکنشهاست. اما گرم کردن یک وان حاوی اسید خورنده یا باز قوی، چالشهای بزرگی دارد:
- خوردگی شیمیایی: اسیدها تمایل دارند فلز بدنه المنت را “بخورند”.
- خوردگی الکتروشیمیایی: وجود جریانهای سرگردان (Stray Currents) در وانهای الکترولیز میتواند باعث خورده شدن سریعتر آند یا کاتد (که ممکن است بدنه المنت باشد) شود.
- رسوبگذاری: املاح محلول روی سطح داغ المنت مینشینند و مثل عایق عمل میکنند که منجر به سوختن داخلی المنت میشود.
بنابراین، اولین قدم در خرید، شناخت دقیق شیمی محلول است. آیا وان شما اسیدی است یا قلیایی؟ دمای کاری چقدر است؟
انواع جنس روکش (شیت) و کاربرد تخصصی آنها
مهمترین بخش یک المنت میله ای برای آبکاری، جنس لوله بیرونی یا غلاف (Sheath) آن است. بیایید ۷ متریال اصلی و کاربردشان را بررسی کنیم:
۱. استیل ضد زنگ (Stainless Steel 304 & 316)
این رایجترین گزینه برای مصارف عمومی است، اما در آبکاری محدودیتهای جدی دارد.
- کاربرد: مناسب برای محلولهای قلیایی (Alkaline cleaners)، وانهای چربیگیری، آبکشی گرم و برخی محلولهای فسفاته.
- نکته فنی: گرید ۳۱۶ مقاومت بهتری نسبت به ۳۰۴ دارد، اما هیچکدام حریف اسیدهای قوی مثل هیدروکلریک یا سولفوریک داغ نمیشوند.
۲. تیتانیوم (Titanium)
تیتانیوم قهرمان سبکوزن دنیای آبکاری است. مقاومت فوقالعادهای در برابر بسیاری از اسیدها دارد.
- کاربرد: ایدهآل برای وانهای آندایزینگ آلومینیوم، آبکاری نیکل، آبکاری طلا و بسیاری از محلولهای اسیدی اکسیدکننده.
- هشدار مهم: تیتانیوم در برابر اسیدهای حاوی فلوراید (مثل هیدروفلوئوریک اسید) به شدت ضعیف است و سریعاً حل میشود.
۳. المنت با روکش تفلون (PTFE / Teflon)
اگر به دنبال “آچار فرانسه” هستید، المنتهای تفلونی بهترین انتخاباند. هسته این المنتها معمولاً استیل است که با لایهای ضخیم از تفلون پوشانده شده.
- کاربرد: تقریبا تمام اسیدها و بازها تا دمای حدود ۱۰۰ درجه سانتیگراد. خاصیت “نچسب” بودن تفلون باعث میشود رسوب کمتری بگیرد.
- مزیت: حذف کامل خطر نشت جریان برق به محلول (به دلیل عایق بودن تفلون).

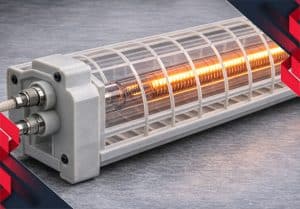

۴. شیشه کوارتز (Quartz Glass)
برای خلوص بالا و اسیدهای بسیار قوی استفاده میشود.
- کاربرد: وانهای اسیدی بسیار خورنده، آبکاری فلزات گرانبها (که نباید هیچ یون فلزی وارد وان شود) و الکترولس نیکل.
- ضعف: شکنندگی فیزیکی. حتماً باید با حفاظ (گارد) پلاستیکی یا پلیمری نصب شود تا در اثر برخورد قطعات کار نشکند.
۵. المنت سربی (Lead)
المنتهای کلاسیک و سنگینوزن.
- کاربرد: بهطور سنتی در وانهای کروم سخت و اسید سولفوریک استفاده میشدند.
- وضعیت فعلی: به دلیل خطرات زیستمحیطی سرب و وزن بالا، جای خود را به تفلون و تیتانیوم دادهاند اما هنوز در برخی کارگاههای سنتی کرومکاری دیده میشوند.
۶. اینکولوی (Incoloy 800/825)
آلیاژی با پایه نیکل و کروم بالا.
- کاربرد: دماهای بسیار بالا و مقاوم در برابر اکسیداسیون و کربونیزاسیون. کمتر در وانهای مایع اسیدی معمولی و بیشتر در کورههای هوای داغ یا محلولهای خاص دما بالا کاربرد دارد.
توجه داشته باشید که المنتهای مخصوص مایعات با المنتهای هوایی متفاوت هستند. برای مثال در کورههای خشککن رنگ یا هوای داغ، به جای مدلهای معمولی، از المنت میله ای پره دار استفاده میشود تا سطح تماس با هوا بیشتر شده و انتقال حرارت سریعتر انجام شود، اما این مدلها هرگز نباید در وان اسید غوطهور شوند.
۷. سرامیک
معمولاً به صورت المنتهای داخل غلاف (Bobbin heater) استفاده میشوند.
- کاربرد: گرمایش غیرمستقیم وانها (زمانی که المنت داخل یک لوله محافظ دیگر قرار میگیرد) برای تعویض راحتتر بدون خالی کردن وان.
انتخاب درست سیستم گرمایشی، قلب تپنده خط آبکاری است. اگر به دنبال خرید المنت میله ای با روکشهای تخصصی هستید، باید بدانید که هر روکش برای اسید خاصی طراحی شده است…
بررسی شکل ظاهری و نحوه نصب: کدام مدل برای وان شما مناسب است؟
انتخاب جنس مناسب تنها نیمی از راه است؛ نیمه دیگر انتخاب شکل هندسی المنت است که باید با فیزیک وان و نحوه چیدمان قطعات شما همخوانی داشته باشد. در صنعت آبکاری فلزات، سه روش نصب اصلی وجود دارد:
۱. المنت لبهای یا L شکل (Over-the-Side)
این محبوبترین مدل برای وانهای روباز آبکاری است. المنت از لبه وان آویزان شده و قسمت گرمایشی آن در کف وان قرار میگیرد.
- مزیت بزرگ: حرارت از کف به بالا حرکت میکند (همرفت طبیعی) که باعث یکنواختی دمای محلول میشود.
- نصب: نیاز به سوراخکاری بدنه وان ندارد و برای تعمیرات به راحتی از وان خارج میشود.
- کاربرد: وانهای اسیدشویی، چربیگیری و انواع الکترولیتها.
۲. المنت فلنجدار (Flanged Immersion Heaters)
در این مدل، المنت روی یک فلنج (صفحه نگهدارنده) سوار شده و روی دیواره مخزن پیچ میشود.
- مزیت: توان حرارتی بسیار بالا و نصب محکم و دائمی.
- محدودیت: نیاز به سوراخکاری بدنه مخزن دارد. اگر المنت بسوزد، برای تعویض آن معمولاً باید کل آب وان تخلیه شود (مگر اینکه شیر ایزوله داشته باشد).
- کاربرد: بیشتر در مخازن ذخیره، سیستمهای پیشگرمکن و وانهای تحت فشار یا سیستمهای بسته استفاده میشود.
۳. المنتهای استوانهای عمودی (Vertical)
این المنتها به صورت یک لوله مستقیم از بالا به پایین وارد وان میشوند.
- نکته حیاتی: در این مدلها محاسبه دقیق “ناحیه سرد” (Cold Zone) بسیار حیاتی است، زیرا سطح مایع در وانهای عمودی نوسان بیشتری نسبت به سطح افقی دارد.
- کاربرد: وانهای کوچک، آزمایشگاهی یا وانهایی که فضای کف آنها توسط لولههای هوادهی یا فیلتراسیون اشغال شده است.
۵ قانون طلایی نگهداری و ایمنی در خطوط آبکاری
برای اینکه المنت مناسب آبکاری شما سالها بدون دردسر کار کند و خطری برای اپراتور ایجاد نکند، رعایت این ۵ قانون ایمنی و نگهداری الزامی است:
- قانون مثلث ایمنی: هر المنت در وان آبکاری باید به سه محافظ مجهز باشد:
- ترموستات: برای کنترل دما و جلوگیری از جوش آمدن محلول.
- لول سوئیچ (Level Switch): برای قطع برق در صورت پایین آمدن سطح آب (حیاتیترین قطعه).
- فیوز حرارتی روی بدنه: برخی المنتهای مدرن یک فیوز داخلی دارند که در صورت داغ شدن بیش از حد بدنه، مدار را قطع میکند.
کنترل دقیق دما حیاتی است. افزایش بیش از حد دما میتواند باعث تبخیر اسید و آسیب به قطعات شود. برای مانیتورینگ دقیق دمای وان، حتماً از سنسورهای صنعتی استاندارد مانند ترموکوپل سیمی تایپ k (برای دماهای بالاتر و محیطهای اکسیدی) یا ترموکوپل سیمی تایپ j استفاده کنید تا فرمان قطع و وصل دقیق به تابلو برق صادر شود.
- بازرسی دورهای خوردگی:
حتی مقاومترین المنتها (مثل تیتانیوم) هم ممکن است در اثر تغییر ناگهانی فرمول محلول دچار خوردگی شوند. هفتهای یکبار بدنه المنت را برای هرگونه تغییر رنگ غیرعادی، حفرههای ریز (Pitting) یا بادکردگی چک کنید.
- محافظت فیزیکی (Bump Guard):
در وانهای شلوغ که قطعات سنگین با جرثقیل جابجا میشوند، برخورد قطعه کار با المنت اجتنابناپذیر است. حتماً از گارد محافظ (توریهای پلیمری یا استیل ضد اسید) دور المنت استفاده کنید تا از شکستگی فیزیکی جلوگیری شود.
- شستشوی رسوبات (Descaling):
المنت مثل کتری رسوب میگیرد. لایه رسوب مثل عایق عمل کرده و مانع خروج حرارت میشود که منجر به سوختن سیمپیچ داخلی میگردد. بسته به سختی آب و نوع محلول، هر ماه المنت را خارج کرده و رسوبزدایی کنید.
- سیمکشی و اتصالات ضد آب:
بخارات اسیدی در محیط آبکاری به شدت نفوذگر هستند. مطمئن شوید کابلهای برق ورودی به المنت دارای گلندهای آببندی (IP67) هستند و اتصالات الکتریکی دچار سولفاته و اکسیداسیون نشدهاند، زیرا اتصال ضعیف باعث ایجاد حرارت در سر المنت و ذوب شدن کابلها میشود.
پارامترهای فنی: وات دنسیتی و نقطه سرد
انتخاب المنت مناسب آبکاری فقط به جنس محدود نمیشود. دو فاکتور فنی وجود دارد که عمر المنت را تعیین میکنند:
الف) وات دنسیتی (Watt Density)
این شاخص نشان میدهد در هر سانتیمتر مربع از سطح المنت، چه مقدار توان حرارتی تولید میشود.
- برای آبکاری: باید از وات دنسیتی پایین (Low Watt Density) استفاده کنید (معمولاً بین ۲ تا ۴ وات بر سانتیمتر مربع).
- چرا؟ چون محلولهای آبکاری غلیظ و ویسکوز هستند. اگر حرارت زیاد باشد، مایعِ روی سطح المنت میسوزد، کک (Coke) و رسوب تشکیل میشود و المنت در اثر حرارت داخلی ذوب میشود.
ب) نقطه سرد (Cold Zone)
بخش بالایی المنت که از مایع بیرون است یا نزدیک سطح قرار دارد، نباید گرم شود.
- اگر سطح مایع وان بر اثر تبخیر پایین بیاید و قسمت داغ المنت از آب بیرون بزند، در کمتر از چند دقیقه سرخ شده و میسوزد.
- توصیه: همیشه المنتی سفارش دهید که حداقل ۱۰ تا ۲۰ سانتیمتر بالای آن (بسته به نوسان سطح وان شما) نقطه سرد باشد.
اشتباهات رایج در خرید و نگهداری
حتی حرفهایهای آبکاری فلزات هم گاهی دچار این اشتباهات میشوند. بیایید راهکارها را ببینیم:
اشتباه ۱: استفاده از المنت استیل برای هر وانی
بسیاری فکر میکنند چون استیل “زنگ نمیزند”، پس در اسید هم مقاوم است.
- مشکل: استیل در اسید کلریدریک یا سولفوریک سریعاً سوراخ میشود.
- راهحل: همیشه جدول مقاومت شیمیایی (Chemical Resistance Chart) را چک کنید یا از فروشنده بخواهید جنس متناسب با اسید شما (مثلاً تیتانیوم یا تفلون) را تأمین کند.
اشتباه ۲: روشن کردن المنت بدون کنترل سطح مایع
بزرگترین قاتل المنتها، خشک کار کردن (Dry Firing) است.
- مشکل: سطح وان پایین میآید، المنت سرخ میشود و میسوزد (یا باعث آتشسوزی وان پلاستیکی میشود).
- راهحل: نصب اجباری لول سوئیچ (Level Switch) یا شناور. این سنسور باید مستقیماً به کنتاکتور فرمان قطع بدهد تا به محض پایین آمدن سطح مایع، برق المنت قطع شود.
اشتباه ۳: نادیده گرفتن رسوبزدایی
- مشکل: لایههای ضخیم آهک یا نمک روی المنت جمع میشود و مانع انتقال حرارت میگردد.
- راهحل: برنامه منظم نگهداری (PM) داشته باشید. المنت را خارج کرده و رسوبات را با حلال مناسب یا برس نرم تمیز کنید. (هرگز با چکش به آن ضربه نزنید!).
اشتباه ۴: سیمکشی ضعیف و عدم اتصال زمین
- مشکل: ترمینالهای برق سولفاته میشوند و اتصال ضعیف باعث داغ شدن سر المنت میشود. همچنین نبود سیم ارت خطر جانی دارد.
- راهحل: از جعبه ترمینالهای ضد اسید و کاملاً آببندی شده (IP67) استفاده کنید و حتماً بدنه وان و المنت را به سیستم ارت استاندارد متصل کنید.
۷ نکته کلیدی
- شناخت شیمی وان: قبل از خرید، نوع اسید/باز و غلظت آن را دقیق بدانید.
- وات دنسیتی پایین: برای افزایش طول عمر، المنتهایی با سطح مقطع بیشتر و حرارت متمرکز کمتر بخرید.
- ناحیه سرد (Cold Zone): طول ناحیه سرد باید بیشتر از حداکثر نوسان سطح مایع باشد.
- گارد محافظ: برای المنتهای شیشهای و کوارتز، محافظ ضربه الزامی است.
- سنسور دما و سطح: المنت را هرگز بدون ترموستات و لولسویچ رها نکنید.
- تفلون برای اطمینان: اگر در مورد خوردگی شک دارید، المنت با روکش تفلون (PTFE) ایمنترین گزینه است.
- تمیزکاری: رسوبات قاتل خاموش المنت هستند؛ آنها را مرتب تمیز کنید.
حرارت وان نباید به هدر برود یا به کابلهای برق آسیب برساند. برای عایقکاری بدنه وانها جهت کاهش مصرف انرژی و همچنین محافظت از کابلهای برق در برابر پاشش مواد مذاب یا داغ، استفاده از پارچه نسوز با کیفیت بالا توصیه میشود.
سوالات متداول (FAQ)
۱. آیا المنت تیتانیوم برای همه وانهای اسیدی مناسب است؟
خیر. اگرچه تیتانیوم برای بسیاری از اسیدها عالی است، اما در برابر اسیدهای حاوی فلوراید به سرعت خورده میشود. در این موارد باید از المنتهای تفلونی یا روکش مخصوص استفاده کنید.
۲. چگونه بفهمم المنت من سوخته یا سالم است؟
ابتدا برق را قطع کنید. با استفاده از مولتیمتر، مقاومت (اهم) دو سر المنت را اندازه بگیرید. اگر مقاومت بینهایت بود، سیم قطع شده است. همچنین اتصال بدنه را چک کنید؛ نباید بین فاز و بدنه المنت اتصالی وجود داشته باشد.
۳. بهترین روش نصب المنت در وانهای عمیق چیست؟
برای وانهای عمیق، استفاده از المنتهای L شکل (Over-the-side) که کف وان مینشینند توصیه میشود. این کار باعث میشود حرارت از پایین به بالا حرکت کرده و محلول بهطور طبیعی همگن شود.
۴. آیا میتوان المنت کج شده را صاف کرد؟
خیر! هرگز تلاش نکنید المنت میله ای که فرم داده شده را صاف کنید یا تغییر شکل دهید. این کار باعث خرد شدن عایق اکسید منیزیم داخل لوله و اتصال کوتاه میشود.
۵. تفاوت المنت تفلون و استیل چیست؟
المنت تفلون معمولاً همان مغزی استیل یا مس را دارد اما با پوشش پلیمری ضخیم محافظت میشود. تفلون در برابر خوردگی مقاومتر است و رسوب کمتری میگیرد، اما انتقال حرارت آن کمی کندتر از استیل مستقیم است.
تجهیزات جانبی خطوط تولید: اگر در کنار خط آبکاری، فرآیندهای تزریق یا اکستروژن دارید، برای گرمایش سر سیلندرها و نازلها میتوانید از المنت تسمه ای و برای نقاطی با فضای محدودتر از المنت سرنازل با توان حرارتی متمرکز بهره ببرید.
جمعبندی
خرید المنت میله ای برای آبکاری یک تصمیم فنی دقیق است که باید تعادلی بین هزینه اولیه، طول عمر و ایمنی برقرار کند. شاید یک المنت استیل ارزانقیمت در نگاه اول وسوسهکننده باشد، اما توقف خط تولید به دلیل خرابی آن، دهها برابر گرانتر تمام خواهد شد.
با انتخاب جنس مناسب (مانند تیتانیوم یا تفلون برای محیطهای اسیدی)، رعایت وات دنسیتی استاندارد و نصب تجهیزات کنترلی مثل لولسویچ، میتوانید با خیالی آسوده بر کیفیت آبکاری فلزات تمرکز کنید و نگران تجهیزات گرمایشی نباشید.
