در صنایع دقیق امروزی، از پتروشیمی گرفته تا کوره‎های ذوب فلزات، اندازه‌گیری دما با ترموکوپل یکی از حیاتی‌ترین فرآیندهاست. اما یک چالش بزرگ وجود دارد: فاصله! اغلب اوقات، سنسور ترموکوپل در نقطه‌ای داغ و خطرناک نصب شده و اتاق کنترل ده‌ها یا صدها متر دورتر است. آیا می‌توانیم این فاصله را با یک سیم مسی معمولی پر کنیم؟ پاسخ کوتاه «خیر» است و پاسخ دقیق‌تر، استفاده از کابل جبران ساز ترموکوپل است.

استفاده نادرست از کابل‌های رابط یا انتخاب اشتباه نوع عایق، می‌تواند خطاهای فاحشی در قرائت دما ایجاد کند که منجر به خسارت‌های سنگین در خط تولید می‌شود. در این مقاله تخصصی، ما نه تنها چیستی این کابل‌ها را بررسی می‌کنیم، بلکه به شما یاد می‌دهیم چگونه با انتخاب صحیح متریال، کلاس دقت و شیلدینگ، سیستم ابزار دقیق خود را بیمه کنید. اگر به دنبال خرید یا نصب کابل ترموکوپل هستید، این راهنما نقشه راه شماست.

کابل جبران ساز چیست و چرا به سیم مسی معمولی نه می‌گوییم؟

برای درک اهمیت کابل جبران ساز ترموکوپل، ابتدا باید بدانیم خود ترموکوپل چگونه کار می‌کند. ترموکوپل بر اساس اثر «سیبک» (Seebeck Effect) عمل می‌کند؛ یعنی اتصال دو فلز غیرهم‌جنس باعث تولید ولتاژ بسیار ضعیفی (در حد میلی‌ولت) می‌شود که متناسب با دما است.

اگر شما سنسور ترموکوپل را با سیم مسی معمولی به کنترلر وصل کنید، در نقطه اتصال سیم ترموکوپل به سیم مسی، یک «اتصال جدید» ناخواسته (توی ترمینال هد) ایجاد می‌شود. این اتصال جدید خودش مانند یک ترموکوپل ثانویه عمل کرده و ولتاژ مزاحمی تولید می‌کند که باعث خطای فاحش در دمای خوانده شده می‌شود.

کابل جبران ساز (Compensating Cable) راه‌حل مهندسی برای این مشکل است. این کابل‌ها دارای هادی‌هایی هستند که جنس‌شان دقیقاً مثل خودِ ترموکوپل نیست، اما خواص ترموالکتریکی آن‌ها در بازه دمایی محدود (مثلاً ۰ تا ۱۰۰ درجه یا ۲۰۰ درجه سانتی‌گراد) بسیار شبیه به ترموکوپل اصلی است.

مزایای اصلی استفاده از این کابل‌ها:

• کاهش هزینه: فلزات به کار رفته در ترموکوپل‌های نوبل (مثل پلاتین در تایپ S یا R) بسیار گران هستند. کابل جبران ساز از آلیاژهای ارزان‌تر (مثل مس-نیکل) استفاده می‌کند که همان رفتار را شبیه‌سازی می‌کنند.
• حفظ دقت: انتقال سیگنال بدون ایجاد ولتاژ مزاحم در اتصالات میانی.
• انعطاف‌پذیری مکانیکی: این کابل‌ها معمولاً رشته‌رشته (Stranded) هستند و نصب آسان‌تری نسبت به مفتول‌های خشک ترموکوپل دارند.

تفاوت حیاتی: کابل جبران ساز (Compensation) در برابر کابل افزاینده (Extension)

یکی از مفاهیمی که حتی مهندسان باسابقه را گاهی به اشتباه می‌اندازد، تفاوت بین کابل ترموکوپل از نوع اکستنشن (Extension) و نوع جبران ساز (Compensation) است. شناخت این تفاوت برای انتخاب اقتصادی و فنی بسیار مهم است.

۱. کابل افزاینده (Extension Cable)

این کابل‌ها با حرف “X” در کنار نام ترموکوپل مشخص می‌شوند (مثلاً KX برای ترموکوپل تایپ K).

• جنس هادی: دقیقاً همان آلیاژهایی است که در خودِ سنسور ترموکوپل استفاده شده است.
• دقت: بسیار بالا.
• هزینه: گران‌تر.
• کاربرد: زمانی که نیاز به دقت فوق‌العاده بالاست و بودجه اجازه می‌دهد.

۲. کابل جبران ساز (Compensation Cable)

این کابل‌ها معمولاً با حرف “C” مشخص می‌شوند (مثلاً KC یا KCA).

• جنس هادی: آلیاژهایی متفاوت با سنسور اصلی، اما با رفتار الکتریکی مشابه در دماهای محیطی.
• دقت: کمی پایین‌تر از نوع اکستنشن (اما همچنان در محدوده استاندارد صنعتی).
• هزینه: بسیار ارزان‌تر (به‌ویژه برای ترموکوپل‌های گران‌قیمت مثل تایپ S، R و B).
• کاربرد: کابل‌کشی‌های طولانی در کارخانجات سیمان، فولاد و پتروشیمی.

نکته حرفه‌ای: برای ترموکوپل‌های پایه (مثل K, J, T, E) معمولاً از کابل‌های Extension استفاده می‌شود چون قیمت آلیاژهای آن‌ها خیلی بالا نیست. اما برای ترموکوپل‌های فلزات گران‌بها (مثل S, R, B) حتماً از کابل جبران ساز استفاده می‌شود، زیرا کابل‌کشی با پلاتین خالص غیرممکن و غیراقتصادی است.

دقت این کابل‌ها زمانی اهمیت حیاتی پیدا می‌کند که شما در حال کنترل دمای تجهیزات حساس حرارتی هستید. چه در دستگاه‌های تزریق پلاستیک که از المنت تسمه‌ای و المنت سرنازل استفاده می‌کنند، و چه در کوره‌های صنعتی که مجهز به المنت میله‌ای هستند، انتقال صحیح سیگنال دما ضامن سلامت المنت‌های شماست.

ساختار فنی و انواع عایق‌ها بر اساس دما و محیط

انتخاب آلیاژ هادی تنها نیمی از راه است. نیمه دیگر، انتخاب «عایق» و «روکش» (Jacket) مناسب برای کابل جبران ساز ترموکوپل است. محیط نصب شما تعیین‌کننده نهایی است. آیا کابل در معرض رطوبت است؟ آیا دمای محیط بالاست؟ آیا سایش مکانیکی وجود دارد؟

در اینجا رایج‌ترین عایق‌ها را بررسی می‌کنیم:

۱. عایق PVC (پلی وینیل کلراید)

• محدوده دما: تا ۱۰۵+ درجه سانتی‌گراد.
• ویژگی‌ها: ارزان‌ترین گزینه، ضد آب، انعطاف‌پذیر.
• کاربرد: مصارف عمومی، محیط‌های داخلی بدون حرارت مستقیم.

۲. عایق سیلیکون (Silicone Rubber)

• محدوده دما: تا ۱۸۰+ یا ۲۰۰+ درجه سانتی‌گراد.
• ویژگی‌ها: انعطاف‌پذیری عالی (حتی در سرما)، مقاومت خوب در برابر رطوبت و برخی مواد شیمیایی.
• کاربرد: محیط‌هایی که کابل نیاز به خمش زیاد دارد یا دما کمی بالاتر از حد معمول است.

۳. عایق تفلون (PTFE / FEP / PFA)

• محدوده دما: از ۲۰۰+ تا ۲۶۰+ درجه سانتی‌گراد.
• ویژگی‌ها: مقاومت عالی در برابر مواد شیمیایی، اسیدها، روغن‌ها و حلال‌ها. ضریب اصطکاک پایین و نچسب بودن.
• کاربرد: صنایع پتروشیمی، صنایع غذایی و دارویی، محیط‌های خورنده.

۴. عایق شیشه (Fiberglass)

• محدوده دما: تا ۴۰۰+ درجه (نوع معمولی) و تا ۷۰۰+ درجه (انواع High Temp).
• ویژگی‌ها: تحمل حرارت بسیار بالا، اما در برابر رطوبت ضعف دارد (مگر اینکه با رزین اشباع شود).
• کاربرد: کوره‌های ذوب، عملیات حرارتی، نزدیکی مشعل‌ها.

۵. روکش زره‌دار (Armored) یا بافت فلزی (Braided)

برای محافظت مکانیکی، اغلب روی عایق‌های فوق یک لایه بافت فلزی از جنس استیل ضدزنگ (Stainless Steel Braid – SSB) یا گالوانیزه کشیده می‌شود تا کابل در برابر ضربه، کشش و جوندگان مقاوم شود.

در محیط‌هایی که حرارت محیطی (Ambient Temp) بسیار بالاتر از تحمل روکش کابل است یا احتمال پاشش مواد مذاب وجود دارد، تنها روکش کابل کافی نیست. در این شرایط، استفاده از یک لایه محافظتی اضافی مانند پارچه نسوز برای پوشاندن مسیر کابل‌کشی، عمر سیستم شما را چندین برابر می‌کند.

۷ استاندارد طلایی برای انتخاب و نصب کابل جبران ساز ترموکوپل

انتخاب اشتباه یا نصب غیراصولی، حتی دقیق‌ترین سنسورهای جهان را به دماسنج‌های بی‌ارزش تبدیل می‌کند. اگر می‌خواهید از هزینه‌های سنگین تعمیرات و توقف خط تولید جلوگیری کنید، قبل از خرید و اجرای کابل جبران ساز ترموکوپل، این چک‌لیست ۷ مرحله‌ای را به دقت بررسی کنید. این استانداردها حاصل تجربه مهندسان ابزار دقیق در پروژه‌های صنعتی است.

۱. تطابق دقیق «تایپ» کابل با سنسور (The Golden Rule)

اولین و مهم‌ترین قانون: کابل ترموکوپل باید دقیقاً هم‌تایپ سنسور باشد.

• برای سنسور تایپ K، فقط کابل تایپ K (یا KX) بخرید.
• هرگز از سیم مسی معمولی حتی برای یک متر آخر استفاده نکنید.
• استفاده از کابل تایپ J برای سنسور K (یا برعکس) باعث ایجاد خطای غیرخطی می‌شود که کالیبره کردن آن تقریباً غیرممکن است.

فراموش نکنید که کابل جبران‌ساز تنها نیمی از راه حل است. برای داشتن دقیق‌ترین قرائت دما، باید سنسور شما نیز از بالاترین کیفیت برخوردار باشد. پرکاربردترین سنسورهای بازار را می‌توانید در صفحات ترموکوپل سیمی تایپ K و ترموکوپل سیمی تایپ J مشاهده و بررسی کنید.

۲. قانون «یک‌طرفه» برای اتصال شیلد (Grounding Rule)

نویزهای الکتریکی (EMI) دشمن سیگنال‌های ضعیف ترموکوپل هستند. اگر از کابل شیلددار (Shielded) استفاده می‌کنید:

• سیم تخلیه (Drain Wire) شیلد را فقط از یک سمت به زمین (Earth) متصل کنید.
• بهترین محل اتصال زمین، سمت کنترلر یا دیتالاگر (سمت سرد) است.
• هشدار: هرگز شیلد را از هر دو طرف زمین نکنید! این کار باعث ایجاد «حلقه زمین» (Ground Loop) می‌شود و کابل شما عملاً به یک آنتن گیرنده نویز تبدیل خواهد شد.

۳. انتخاب هوشمندانه کلاس عایق (Insulation Selection)

محیط نصب را با بدترین شرایط ممکن بسنجید، نه شرایط عادی:

• محیط‌های مرطوب و شیمیایی: حتماً از عایق تفلون (PTFE/PFA) استفاده کنید. PVC در برابر اسیدها ضعیف است.
• محیط‌های داغ و خشک: کابل‌های با روکش الیاف شیشه (Fiberglass) یا سرامیک بهترین گزینه هستند.
• سایش مکانیکی: اگر کابل روی زمین کشیده می‌شود یا احتمال ضربه وجود دارد، حتماً مدل‌های دارای بافت فلزی (Braided Armored) را انتخاب کنید.

در سیستم‌های گرمایش هوای اجباری (فن‌دار) که معمولاً از المنت میله‌ای پره‌دار استفاده می‌شود، لرزش فن می‌تواند باعث قطعی کابل شود؛ بنابراین استفاده از کابل‌های افشان در این سیستم‌ها اولویت دارد.

۴. رعایت قطبیت: قرمز همیشه منفی نیست! (Polarity Check)

در برق صنعتی عادت داریم که قرمز مثبت است، اما در استاندارد ANSI آمریکا (که در بازار ایران رایج است)، سیم قرمز در کابل ترموکوپل همیشه منفی (-) است.

• قبل از بستن ترمینال، استاندارد کابل (ANSI یا IEC) را چک کنید.
• جابجایی قطب‌ها باعث می‌شود با افزایش دما، نمایشگر عدد کمتری نشان دهد (معکوس عمل کند).

۵. جداسازی مسیر عبور (Separation Distance)

قانون فاصله را رعایت کنید:

• کابل جبران ساز ترموکوپل را هرگز در کنار کابل‌های فشار قوی برق، کابل‌های موتور سه فاز یا خروجی اینورترها (VFD) در یک سینی قرار ندهید.
• حداقل فاصله استاندارد بین کابل سیگنال (Instrument) و کابل قدرت (Power) باید ۳۰ تا ۵۰ سانتی‌متر باشد.
• اگر مجبور به قطع کردن مسیر کابل برق هستید، حتماً این کار را با زاویه ۹۰ درجه (عمود) انجام دهید تا القای مغناطیسی به حداقل برسد.

۶. انتخاب هادی: مفتولی یا افشان؟ (Solid vs. Stranded)

• هادی مفتولی (Solid): برای نصب ثابت (Fixed Installation) که کابل تکان نمی‌خورد عالی است و خطای کمتری دارد.
• هادی افشان (Stranded): اگر سنسور روی دستگاهی نصب است که لرزش دارد یا در حال حرکت است، حتماً از نوع افشان استفاده کنید تا رشته‌های سیم در اثر خستگی مکانیکی قطع نشوند.

۷. تست نهایی «اتصال کوتاه» قبل از راه‌اندازی

قبل از اینکه سیستم را روشن کنید، یک تست ساده با مولتی‌متر انجام دهید:

• مقاومت بین سیم‌های سیگنال و شیلد را اندازه بگیرید؛ باید «بی‌نهایت» (Open Loop) باشد. اگر عددی نشان داد، یعنی عایق کابل در جایی زخمی شده و به بدنه یا شیلد اتصالی کرده است.
• این تست ساده می‌تواند از سوختن کارت‌های گران‌قیمت PLC یا خطاهای عجیب در آینده جلوگیری کند.

استانداردها و کدهای رنگی (ANSI vs IEC)

یکی از بزرگترین سردرگمی‌ها هنگام خرید کابل ترموکوپل، تفاوت رنگ‌بندی‌هاست. اگر رنگ‌ها را اشتباه بگیرید، ممکن است قطب مثبت و منفی را جابجا وصل کنید که باعث می‌شود دما برعکس نشان داده شود (با گرم شدن، دما پایین بیاید!).

سه استاندارد اصلی در دنیا وجود دارد:

1. استاندارد آمریکایی (ANSI/ASTM): رایج‌ترین استاندارد در ایران.

• رنگ روکش کلی کابل معمولاً نشان‌دهنده نوع ترموکوپل است (مثلاً زرد برای تایپ K).
• سیم منفی همیشه قرمز است. (این نکته طلایی است!)
• سیم مثبت همرنگ روکش کلی است (مثلاً زرد برای تایپ K).

2. استاندارد جهانی (IEC 60584-3): استاندارد اروپایی و بین‌المللی.

• سیم منفی همیشه سفید است.
• سیم مثبت همرنگ روکش کلی است (مثلاً سبز برای تایپ K).

3. استاندارد آلمانی (DIN 43710): قدیمی اما هنوز در برخی دستگاه‌های وارداتی دیده می‌شود.

• رنگ‌بندی کاملاً متفاوتی دارد (مثلاً تایپ K ممکن است قرمز/سبز باشد).

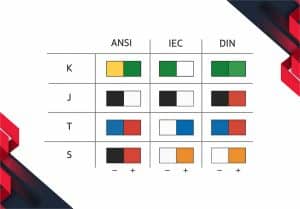

جدول سریع تشخیص (تایپ K – پرکاربردترین):

هشدار: همیشه قبل از اتصال، دیتاشیت کابل یا کاتالوگ سازنده را چک کنید و صرفاً به رنگ اعتماد نکنید، مگر اینکه از استاندارد مورد استفاده اطمینان صددرصد داشته باشید.

نقش شیلد و محافظ در محیط‌های پر نویز

سیگنال ترموکوپل بسیار ضعیف است (در حد میلی‌ولت). این یعنی به شدت مستعد دریافت نویزهای الکترومغناطیسی (EMI) و رادیویی (RFI) است. اگر کابل جبران ساز ترموکوپل شما از کنار کابل‌های فشار قوی برق، موتورهای بزرگ یا اینورترها (VFD) عبور می‌کند، استفاده از شیلد (Shield) الزامی است.

انواع شیلد:

1. شیلد فویل آلومینیوم (Mylar Tape): پوشش ۱۰۰٪ ایجاد می‌کند و برای فرکانس‌های رادیویی عالی است. معمولاً یک سیم تخلیه (Drain Wire) دارد که باید به زمین (Earth) متصل شود.
2. شیلد بافت مسی (Copper Braid): پوشش حدود ۸۵-۹۰٪ دارد اما مقاومت مکانیکی بهتری ارائه می‌دهد و برای فرکانس‌های پایین‌تر مناسب است.

نکته نصب: شیلد کابل باید فقط از یک طرف (معمولاً سمت کنترلر یا دیتالاگر) به زمین متصل شود. اتصال دو طرفه شیلد به زمین باعث ایجاد «حلقه زمین» (Ground Loop) و بروز نویز شدیدتر می‌شود.

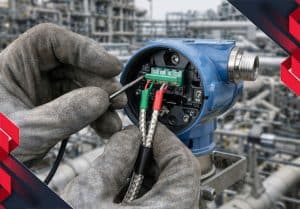

اشتباهات رایج در نصب و سیم‌کشی

حتی با خرید بهترین کابل ترموکوپل، اشتباهات نصب می‌تواند همه چیز را خراب کند. از این موارد پرهیز کنید:

• جابجایی قطب‌ها (Polarity Reversal): اگر سیم قرمز (منفی در ANSI) را به ترمینال مثبت وصل کنید، دما با افزایش حرارت، کاهش می‌یابد.
• اتصال چندتکه: هرگز کابل را در میانه راه قطع و وصل نکنید. اگر مجبور شدید، حتماً از کانکتورهای مخصوص ترموکوپل استفاده کنید، نه ترمینال برق معمولی.
• عبور از کنار کابل برق: فاصله استاندارد (حداقل ۳۰ تا ۵۰ سانتیمتر) را از کابل‌های قدرت حفظ کنید تا نویز القا نشود.
• استفاده از کابل اشتباه: استفاده از کابل تایپ J برای سنسور تایپ K باعث خطای اندازه‌گیری می‌شود، زیرا ضریب ولتاژدهی آن‌ها متفاوت است.

خلاصه نکات کلیدی

• ماهیت: کابل جبران ساز پلی است بین سنسور و اتاق کنترل تا از خطای اتصال ناهمگون جلوگیری کند.
• انتخاب نوع: برای ترموکوپل‌های K, J, T بهتر است از کابل Extension (دقیق‌تر) و برای S, R, B از کابل Compensation (ارزان‌تر) استفاده کنید.
• عایق: محیط گرم و خشک = فایبرگلاس؛ محیط مرطوب و شیمیایی = تفلون؛ محیط معمولی = PVC.
• استاندارد رنگ: در استاندارد آمریکایی (ANSI)، سیم قرمز همیشه منفی است.
• نویز: در محیط‌های صنعتی حتماً از کابل‌های شیلددار استفاده کنید و شیلد را فقط از یک سمت زمین کنید.

سوالات متداول (FAQ)

۱. آیا می‌توانم از کابل شبکه یا کابل برق معمولی برای ترموکوپل استفاده کنم؟

خیر. استفاده از مس خالص باعث ایجاد “اتصال سرد” جدید در محل اتصال به سنسور می‌شود. این کار باعث می‌شود دمای خوانده شده ترکیبی از دمای پروسه و دمای محیطِ محلِ اتصال باشد که خطای بسیار بزرگی است.

۲. حداکثر طول مجاز برای کابل جبران ساز ترموکوپل چقدر است؟

طول کابل به مقاومت اهمی کابل و امپدانس ورودی کنترلر شما بستگی دارد. معمولاً تا ۱۰۰ متر مشکلی ایجاد نمی‌کند. اما برای مسافت‌های طولانی‌تر (مثلاً بالای ۵۰۰ متر)، بهتر است از ترانسمیتر دما (Transmitter) استفاده کنید تا سیگنال میلی‌ولت را به ۴ تا ۲۰ میلی‌آمپر تبدیل کند.

۳. تفاوت کابل KX با KCA چیست؟

کابل KX از نوع Extension است و جنس هادی آن دقیقاً همان کرومل-آلوملِ سنسور است (دقت بالا). کابل KCA از نوع Compensation است و از آلیاژهای دیگری (معمولاً آهن و مس-نیکل) استفاده می‌کند که رفتار تایپ K را شبیه‌سازی می‌کنند. KCA ارزان‌تر است اما دقت کمتری نسبت به KX دارد.

۴. برای کوره آجرپزی با دمای ۱۲۰۰ درجه چه کابلی بخریم؟

توجه کنید که کابل جبران ساز قرار نیست داخل کوره برود! سنسور داخل کوره است و کابل به انتهای سنسور (هد ترموکوپل) که بیرون کوره و خنک‌تر است متصل می‌شود. اگر دمای محیطِ پشت کوره بالاست (مثلاً ۲۰۰ درجه)، باید از کابل با عایق سیلیکون یا فایبرگلاس استفاده کنید.

۵. منظور از کلاس دقت ۱ و ۲ در کابل‌ها چیست؟

کلاس ۱ (Special Grade) خطای کمتری دارد (مثلاً برای تایپ K حدود ±۱.۱ درجه). کلاس ۲ (Standard Grade) تلورانس بازتری دارد (حدود ±۲.۲ درجه). برای کارهای آزمایشگاهی دقیق، کلاس ۱ و برای مصارف عمومی صنعتی، کلاس ۲ مناسب است.

نتیجه‌گیری

انتخاب کابل جبران ساز ترموکوپل شاید در نگاه اول ساده به نظر برسد، اما جزئیات فنی آن تأثیر مستقیمی بر کیفیت محصول نهایی و ایمنی فرآیند شما دارد. به یاد داشته باشید که زنجیره اندازه‌گیری دما، به اندازه ضعیف‌ترین حلقه آن دقت دارد؛ پس با استفاده از سیم نامناسب، دقت سنسورهای گران‌قیمت خود را هدر ندهید.

برای یک خرید موفق، همیشه سه فاکتور را در نظر بگیرید: نوع ترموکوپل (K, J, S…)، شرایط محیطی (دما، رطوبت، مواد شیمیایی) و نویز محیط. اگر در محیط‌های صنعتی پرچالش کار می‌کنید، سرمایه‌گذاری روی کابل‌های شیلددار با عایق تفلون یا سیلیکون، بیمه‌ای ارزان برای سیستم کنترل شماست.

انتخاب کابل جبران‌ساز مناسب، تنها اولین قدم در راه‌اندازی یک سیستم حرارتی دقیق است. در نوین المنت آسیا، ما نه تنها اتصالات دقیق ابزار دقیق را تامین می‌کنیم، بلکه قلب تپنده سیستم حرارتی شما را نیز با بالاترین استانداردها می‌سازیم.

نیاز به راهنمایی بیشتر دارید؟ کارشناسان فنی نوین المنت آسیا آماده‌اند تا دقیق‌ترین کابل و المنت را متناسب با بودجه و نیاز شما پیشنهاد دهند. با ما تماس بگیرید.
