عایق حرارتی کوره: ۷ اشتباه رایج که بازده را کم می‌کند (و چطور جلویشان را بگیریم)

اگر کوره‌تان دیر به دما می‌رسد، مصرف انرژی بالا رفته، بدنه بیش از حد داغ می‌شود یا دما ناپایدار است، احتمال زیاد مشکل فقط از مشعل/هیتر یا کنترلر نیست؛ عایق حرارتی کوره همان جایی است که بسیاری از پروژه‌ها ناخواسته بازده را «هدر» می‌دهند.

واقعیت این است که عایق کاری کوره یک کار صرفاً «پوشاندن دیواره با یک ماده نسوز» نیست. انتخاب اشتباه متریال، ضخامت نامناسب، نصب غیر اصولی یا بی‌توجهی به جزئیات درزها و اتصالات، می‌تواند باعث شود:

• انرژی گرمایی از کوره فرار کند،

• سیکل‌های روشن/خاموش زیاد شود،

• عمر قطعات داخلی کاهش پیدا کند،

• و کیفیت فرآیند (پخت، عملیات حرارتی، خشک‌کردن و…) افت کند.

در این مقاله، دقیق و کاربردی می‌رویم سراغ ۷ اشتباه رایج در عایق‌کاری که بیشترین ضربه را به بازده می‌زنند، نشانه‌های هر اشتباه را می‌گوییم و برای هر کدام راه‌حل عملی و یک چک‌لیست اجرایی ارائه می‌کنیم.

عایق حرارتی کوره دقیقاً چیست و چه کاری انجام می‌دهد؟

عایق حرارتی کوره مجموعه‌ای از لایه‌ها و جزئیات اجرایی است که با سه هدف اصلی طراحی می‌شود:

1. کاهش اتلاف حرارت از دیواره‌ها، سقف، کف و درزها

2. پایداری دما و یکنواختی حرارتی داخل محفظه

3. ایمنی و دوام: کاهش دمای سطح بیرونی و محافظت از سازه/بدنه

به زبان ساده: عایق خوب یعنی گرما «داخل کوره بماند» و «در جای درست» مصرف شود؛ نه اینکه بدنه داغ شود یا انرژی از درزها بیرون بزند.

سه مسیر اصلی اتلاف حرارت

برای اینکه اشتباهات را درست بفهمیم، اول باید مسیرهای اتلاف را بشناسیم:

• هدایت (Conduction): انتقال گرما از دیواره جامد به بیرون

• جابه‌جایی (Convection): نشت هوای گرم از درزها و ورود هوای سرد

• تشعشع (Radiation): تابش گرمایی از سطوح داغ به بیرون یا بین لایه‌ها

عایق‌کاری حرفه‌ای یعنی کنترل همزمان این سه مسیر—و این دقیقاً جایی است که خطاهای رایج رخ می‌دهد.

در تجهیزاتی که گرمایش باید یکنواخت و دور تا دور بدنه انجام شود، گزینه‌هایی مثل المنت تسمه ای در کنار عایق‌کاری درست، به پایداری دما کمک می‌کند.

چرا عایق کاری کوره روی بازده و هزینه‌ها اثر مستقیم دارد؟

مزیت ۱: کاهش مصرف انرژی و زمان رسیدن به دما

وقتی دیواره‌ها درست عایق شوند:

• انرژی کمتری برای رسیدن به دمای هدف نیاز دارید،

• زمان Warm-up کوتاه‌تر می‌شود،

• و سیستم گرمایش کمتر تحت فشار کار می‌کند.

وقتی اتلاف حرارت کم شود، سیستم گرمایش فشار کمتری تحمل می‌کند؛ در بسیاری از کوره‌های الکتریکی، انتخاب درستِ المنت میله ای در کنار عایق‌کاری اصولی، زمان گرم شدن و مصرف انرژی را بهتر مدیریت می‌کند.

مزیت ۲: افزایش یکنواختی دما و کیفیت فرآیند

در بسیاری از فرآیندها (پخت، عملیات حرارتی، خشک‌کردن، ذوب سبک)، نوسان دما یا نقاط سرد/گرم باعث افت کیفیت می‌شود. عایق مناسب باعث می‌شود:

• نوسان کمتر،

• اختلاف دمای نقاط مختلف کمتر،

• و کنترل فرآیند دقیق‌تر باشد.

در فرآیندهایی مثل تزریق پلاستیک که کنترل دقیق دما حیاتی است، قطعاتی مانند المنت سرنازل در کنار عایق‌کاری درست، به پایداری دما و کیفیت خروجی کمک می‌کنند.

مزیت ۳: کاهش دمای سطح خارجی و افزایش ایمنی

عایق خوب یعنی بدنه کمتر داغ می‌شود؛ نتیجه:

• ایمنی اپراتور بالاتر،

• آسیب حرارتی به تجهیزات اطراف کمتر،

• و محیط کار قابل‌تحمل‌تر می‌شود.

مزیت ۴: افزایش عمر نسوز و قطعات داخلی

در کوره‌هایی که شوک حرارتی زیاد دارند، اجرای غلط عایق‌کاری می‌تواند باعث:

• ترک‌خوردگی،

• ریزش لایه‌ها،

• یا جداشدگی درزها
  شود. اجرای درست، عمر سرویس را بالا می‌برد.

۷ اشتباه رایج در عایق حرارتی کوره (با نشانه‌ها و راهکارها)

در هر اشتباه، سه چیز می‌گوییم:

• نشانه‌ها

• چرا بازده را کم می‌کند

• راهکار عملی

اشتباه ۱: انتخاب متریال فقط بر اساس «حداکثر دما»

خیلی‌ها فکر می‌کنند اگر یک عایق «تحمل دمای بالا» داشته باشد، پس بهترین است. اما در عمل، انتخاب درست به چند عامل وابسته است:

• دمای کاری واقعی (Continuous)

• سیکل‌های روشن/خاموش و شوک حرارتی

• نوع گرمایش (الکتریکی/گازی) و اتمسفر (اکسیدکننده/کاهنده)

• تماس با شعله یا گاز داغ

• نیاز به مقاومت مکانیکی (سقف/کف/درب)

نشانه‌ها:

• پوسته شدن یا ریزش لایه عایق

• ترک‌های ریز و زیاد بعد از چند سیکل

• کاهش محسوس بازده بعد از مدت کوتاه

چرا بازده کم می‌شود؟
وقتی متریال با شرایط واقعی سازگار نیست، ترک و درز ایجاد می‌شود و اتلاف حرارت بالا می‌رود.

راهکار عملی:

• دمای کاری را به دو عدد تقسیم کنید: دمای پیک و دمای مداوم

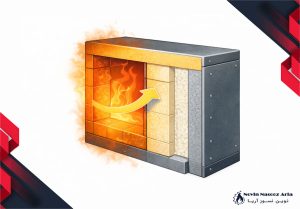

• برای لایه‌های مختلف از «سیستم چندلایه» استفاده کنید:

  • لایه داغ‌رو (Hot-face) مقاوم به دما و سایش

  • لایه پشتی (Backup) با ضریب هدایت پایین

• اگر شوک حرارتی دارید، متریالی انتخاب کنید که برای سیکل‌های حرارتی مناسب است، نه صرفاً دمای بالا.

اشتباه ۲: یک‌لایه دیدن عایق‌کاری (به‌جای طراحی لایه‌بندی)

عایق‌کاری حرفه‌ای معمولاً «چندلایه» است. انتخاب یک متریال واحد برای همه بخش‌ها، مخصوصاً در کوره‌های صنعتی، اغلب باعث می‌شود یا:

• هزینه بالا برود (چون متریال گران را همه‌جا می‌زنید)، یا

• بازده پایین بیاید (چون لایه پشتی کارآمد ندارید).

نشانه‌ها:

• بدنه بیرونی خیلی داغ می‌شود

• مصرف انرژی با افزایش دما به‌صورت جهشی بالا می‌رود

• در قسمت‌هایی مثل سقف و درب، اتلاف بیشتر است

چرا بازده کم می‌شود؟
اگر فقط لایه داغ‌رو داشته باشید، ضریب هدایت کل دیواره بالا می‌ماند و گرما از سازه عبور می‌کند.

راهکار عملی (الگوی ساده و کاربردی):

• لایه داخلی (Hot-face): مقاوم به دما/شعله/سایش

• لایه میانی: عایق با هدایت پایین برای نگهداشت گرما

• لایه بیرونی: محافظ و تثبیت مکانیکی + کاهش تلفات

نکته حرفه‌ای: در بسیاری از پروژه‌ها، به‌جای ضخامت زیادِ یک لایه، ترکیب دو لایه درست، نتیجه بهتر و پایدارتر می‌دهد.

اشتباه ۳: کم‌اهمیت دانستن درزها، درب و نقاط نفوذ (بزرگ‌ترین قاتل بازده)

حتی اگر دیواره‌ها عالی عایق شده باشند، یک درب با درزبندی ضعیف می‌تواند کل بازده را نابود کند. درزها باعث:

• خروج هوای داغ،

• ورود هوای سرد،

• و ایجاد جریان‌های ناخواسته داخل کوره
  می‌شوند.

نشانه‌ها:

• داغی غیرعادی اطراف درب و فریم

• تغییر رنگ بدنه یا دودزدگی نزدیک درزها

• نیاز به توان بیشتر برای نگهداشت دما در حالت پایدار

چرا بازده کم می‌شود؟
اتلاف از مسیر جابه‌جایی (نشت هوا) بسیار پرهزینه است؛ چون شما فقط گرما را از دست نمی‌دهید، «هوای گرم» را هم از دست می‌دهید.

راهکار عملی:

• درزهای درب را با طراحی درست آب‌بندی کنید (لبه‌گذاری، زبانه/شیار، پکینگ مناسب)

• نقاط نفوذ (ترموکوپل، لوله، کابل، دریچه) را با جزئیات آب‌بندی طراحی کنید

• بعد از راه‌اندازی، با تست ساده «دود» یا مشاهده نقاط داغ، نشتی‌ها را پیدا کنید.

برای کاهش نشتی و بهبود آب‌بندی درزها، استفاده از پارچه نسوز در اطراف فریم درب و نقاط نفوذ می‌تواند اثر قابل توجهی روی کاهش اتلاف حرارت داشته باشد.

اشتباه ۴: ضخامت نامناسب (یا بیش‌ازحد کم، یا بی‌هدف زیاد)

ضخامت کم یعنی اتلاف زیاد. اما ضخامت زیاد هم همیشه خوب نیست؛ ممکن است:

• وزن سقف را بالا ببرد،

• مشکلات مکانیکی ایجاد کند،

• یا هزینه را بی‌دلیل زیاد کند.

نشانه‌ها:

• با افزایش دمای هدف، بدنه بیرونی بیش از حد گرم می‌شود (ضخامت کم)

• ترک‌های مکانیکی/افتادگی در سقف یا سازه (ضخامت زیاد و طراحی ضعیف)

• افزایش زمان گرم شدن بدون بهبود محسوس (طراحی غیرهدفمند)

چرا بازده کم می‌شود؟
ضخامت باید بر اساس دمای هدف، زمان کارکرد، نوع سازه و محدودیت‌های مکانیکی تعیین شود؛ نه حدس و تجربه کلی.

راهکار عملی:

• برای بخش‌های مختلف (کف/سقف/دیواره/درب) ضخامت یکسان در نظر نگیرید

• درب و سقف معمولاً حساس‌ترند و طراحی ویژه می‌خواهند

• اگر امکان محاسبه دقیق ندارید، حداقل با یک چک‌لیست کنترل کنید:

  • دمای بیرونی قابل قبول؟

  • وزن سقف در محدوده مجاز؟

  • درزها و نقاط نفوذ کنترل شده‌اند؟

اشتباه ۵: اجرای ضعیف و نصب غیر استاندارد (فشار، فاصله، ترک)

حتی بهترین متریال با نصب بد، نتیجه نمی‌دهد. خطاهای اجرایی رایج:

• نصب با فاصله و شکاف بین لایه‌ها

• فشرده‌سازی بیش از حد (کاهش کارایی عایق‌های الیافی)

• اتصال مکانیکی ضعیف یا نامناسب

• بی‌توجهی به انبساط/انقباض حرارتی

نشانه‌ها:

• نقاط داغ موضعی روی بدنه

• ترک‌های طولی در مسیرهای مشخص

• ریزش یا نشست عایق بعد از چند سیکل

چرا بازده کم می‌شود؟
شکاف‌ها مثل «پل حرارتی» عمل می‌کنند و مسیر سریع اتلاف می‌سازند.

راهکار عملی:

• اجرای عایق را با هدف حذف شکاف و کنترل انبساط انجام دهید

• لایه‌ها را طوری نصب کنید که درزها روی هم نیفتند (درزهای لایه‌ها Offset شوند)

• بعد از اولین سیکل‌های حرارتی، یک بازدید و رگلاژ سبک انجام دهید.

اشتباه ۶: بی‌توجهی به «پل حرارتی» در سازه فلزی، پیچ‌ها و فریم‌ها

در بسیاری از کوره‌ها، اسکلت فلزی، پیچ‌ها، فریم درب یا شاسی‌ها مسیرهای عالی برای انتقال گرما هستند. حتی اگر دیواره خوب عایق شده باشد، این بخش‌ها گرما را به بیرون «می‌کشند».

نشانه‌ها:

• داغ شدن شدید فریم درب یا ستون‌ها

• تفاوت دمای واضح بین نقاط مختلف بدنه

• اتلاف حرارت در محل اتصالات فلزی قابل مشاهده است

چرا بازده کم می‌شود؟
فلز رسانای قوی گرماست. یک مسیر فلزی یعنی یک میان‌بُر برای خروج گرما.

راهکار عملی:

• تا حد امکان اتصال‌های فلزی مستقیم از داخل به بیرون را قطع یا کم کنید

• در فریم‌ها از طراحی‌هایی استفاده کنید که مسیر هدایت را طولانی‌تر کند

• عایق‌کاری اطراف نقاط فلزی را با جزئیات و دقت بیشتری اجرا کنید.

اشتباه ۷: نادیده گرفتن نگهداری دوره‌ای (عایق خوب هم بدون بازدید افت می‌کند)

خیلی از کوره‌ها در ابتدا خوب کار می‌کنند، اما بعد از چند ماه:

• بازده کم می‌شود،

• مصرف بالا می‌رود،

• و همه فکر می‌کنند مشکل از هیتر/مشعل است.

در حالی که عایق در طول زمان ممکن است:

• ترک بخورد،

• درزها باز شود،

• یا عایق درب دفرمه شود.

نشانه‌ها:

• افزایش تدریجی مصرف انرژی

• نیاز به زمان بیشتر برای رسیدن به دما

• افزایش دمای سطح خارجی نسبت به گذشته

چرا بازده کم می‌شود؟
عایق‌کاری یک «سیستم» است و سیستم نیاز به نگهداری دارد.

راهکار عملی:

• یک برنامه بازدید دوره‌ای ساده داشته باشید:

  • بازدید درزهای درب

  • بررسی نقاط داغ

  • کنترل نشست/ترک

• تغییرات را ثبت کنید تا افزایش اتلاف را زود تشخیص دهید.

روش درست عایق کاری کوره: گام‌به‌گام (چک‌لیست اجرایی)

اگر بخواهید عایق‌کاری را اصولی انجام دهید (یا پروژه را بازبینی کنید)، این مسیر کمک می‌کند بدون پیچیده‌کاری، تصمیم‌های درست بگیرید.

مرحله ۱: تعریف شرایط کاری واقعی

• دمای کارکرد مداوم و دمای پیک

• زمان کارکرد روزانه/هفتگی

• نوع گرمایش و محل‌های داغ

• اتمسفر داخل کوره و وجود رطوبت/گاز خورنده

• محدودیت‌های مکانیکی (وزن سقف، فضای نصب)

مرحله ۲: تعیین نقاط حساس اتلاف

• درب و فریم

• سقف (معمولاً بیشترین اتلاف)

• محل عبور سنسورها و کابل‌ها

• محل‌های اتصال فلزی و شاسی‌ها

در سیستم‌های هوای گرم (خشک‌کن‌ها/داکت هیترها) که تبادل حرارت با جریان هوا انجام می‌شود، استفاده از المنت میله ای پره دار می‌تواند راندمان انتقال گرما را بهتر کند—البته به شرط اینکه نشتی‌ها و درزهای کوره کنترل شده باشد.

مرحله ۳: طراحی لایه‌بندی هدفمند

• لایه داغ‌رو مقاوم

• لایه پشتی عایق با هدایت پایین

• جزئیات درزبندی و حذف شکاف

مرحله ۴: اجرای تمیز و کنترل کیفیت نصب

• حذف شکاف‌های بین لایه‌ها

• Offset کردن درزها

• کنترل فشردگی عایق‌های الیافی

• رعایت فواصل سازه‌ای و امکان انبساط

مرحله ۵: تست و بازدید بعد از راه‌اندازی

• بررسی نقاط داغ بدنه

• بررسی نشتی درب

• کنترل پایداری دما در حالت پایدار

• ثبت مصرف انرژی/زمان گرم شدن برای مقایسه در آینده

برای پایش دقیق دما بعد از اجرای عایق‌کاری، انتخاب سنسور مناسب مهم است؛ گزینه‌های رایج مثل ترموکوپل سیمی تایپ K معمولاً در کاربردهای عمومی کوره استفاده می‌شوند.در برخی شرایط و تجهیزات خاص، به‌جای K از ترموکوپل سیمی تایپ J استفاده می‌شود؛ مهم این است که سنسور با شرایط کاری و کنترلر هماهنگ باشد

ابزارها و نکات حرفه‌ای برای اجرای تمیز و ماندگار

ابزارهای ساده اما کاربردی

• دماسنج لیزری (برای شناسایی نقاط داغ بدنه)

• چراغ قوه و آینه برای دیدن درزهای پنهان

• ابزار برش و اندازه‌گیری دقیق برای کاهش شکاف‌ها

• ماژیک صنعتی برای علامت‌گذاری مسیر درزها و نقاط نفوذ

نکات حرفه‌ای که تفاوت ایجاد می‌کند

• درزها را مثل «قطعه اصلی» ببینید نه جزئیات حاشیه‌ای

• درزهای لایه‌ها را روی هم نیندازید (Offset)

• اگر درب زیاد باز و بسته می‌شود، عایق‌کاری درب را «صنعتی‌تر» طراحی کنید

• پل حرارتی را در فریم‌ها و پیچ‌ها جدی بگیرید

• از همان ابتدا برنامه بازدید دوره‌ای داشته باشید

خلاصه نکات مهم

• عایق حرارتی کوره فقط انتخاب یک متریال نیست؛ یک سیستم چندجزئی است.

• بزرگ‌ترین قاتل بازده معمولاً درزها و درب هستند، نه دیواره‌ها.

• انتخاب متریال باید بر اساس شرایط واقعی کار باشد، نه فقط تحمل دما.

• لایه‌بندی درست معمولاً از یک لایه ضخیمِ بی‌هدف بهتر جواب می‌دهد.

• اجرای بد (شکاف‌ها، فشردگی غلط، نصب ضعیف) می‌تواند بهترین عایق را بی‌اثر کند.

• پل‌های حرارتی در اسکلت و فریم‌ها اتلاف جدی ایجاد می‌کنند.

• بازدید دوره‌ای جلوی افت بازده در طول زمان را می‌گیرد.

سوالات متداول

آیا عایق ضخیم‌تر همیشه یعنی بازده بالاتر؟

نه لزوماً. ضخامت باید هدفمند باشد. ضخامت زیاد ممکن است وزن و مشکلات مکانیکی ایجاد کند یا هزینه را بی‌دلیل بالا ببرد. مهم‌تر از ضخامت، لایه‌بندی درست و حذف شکاف‌ها است.

چرا بدنه کوره با وجود عایق‌کاری هنوز داغ می‌شود؟

رایج‌ترین دلایل:

• درزهای باز در درب و فریم

• پل حرارتی در اسکلت فلزی

• شکاف بین لایه‌های عایق

• ضخامت ناکافی در سقف یا نقاط حساس
  بررسی نقاط داغ موضعی معمولاً مسیر مشکل را سریع نشان می‌دهد.

کدام بخش کوره بیشترین اتلاف حرارت را دارد؟

در بسیاری از کوره‌ها، درب و سقف بیشترین سهم را دارند؛ چون هم درز دارند و هم طراحی‌شان از نظر مکانیکی محدودیت دارد.

آیا عایق‌کاری روی یکنواختی دما هم تاثیر دارد؟

بله. عایق‌کاری درست باعث کاهش جریان‌های ناخواسته و کاهش اختلاف دما بین نقاط مختلف می‌شود و کنترل دما پایدارتر خواهد بود.

چه زمانی باید عایق کوره را بازبینی یا تعمیر کنیم؟

وقتی:

• مصرف انرژی بالا رفته

• زمان گرم شدن طولانی‌تر شده

• بدنه داغ‌تر از گذشته شده

• درزها دودزدگی یا تغییر رنگ دارند
  بهتر است بازدید دوره‌ای داشته باشید تا قبل از شدید شدن مشکل اقدام کنید.

جمع‌بندی

اگر هدف شما کاهش مصرف انرژی، افزایش پایداری دما و بالا بردن عمر کوره است، عایق حرارتی کوره جایی است که بیشترین «بازگشت سرمایه» را دارد—به شرط اینکه از ۷ اشتباه رایج دوری کنید. تمرکز اصلی را روی درزها، لایه‌بندی هدفمند، اجرای بدون شکاف و کنترل پل‌های حرارتی بگذارید.

به‌عنوان اقدام بعدی، پیشنهاد می‌کنم:

1. یک بازدید سریع از درب، فریم و نقاط نفوذ انجام دهید و نشتی‌ها را پیدا کنید.

2. نقاط داغ بدنه را ثبت کنید تا محل‌های پل حرارتی یا شکاف‌ها مشخص شوند.

3. اگر قرار است بازسازی کنید، ابتدا طرح لایه‌بندی را تعیین کنید و سپس اجرا را با چک‌لیست کنترل کنید.

با همین چند قدم، معمولاً می‌شود بخش بزرگی از اتلاف انرژی را مهار کرد و بازده واقعی کوره را بالا برد.
