المنت حلقه ای برای نازل و سیلندر : ۵ نکته طلایی برای خرید و نصب

المنت حلقه ای برای نازل و سیلندر : قلب تپنده صنایع تزریق پلاستیک

آیا تا به حال خط تولید شما به دلیل سوختن یک قطعه کوچک اما حیاتی متوقف شده است؟ در صنعت تزریق پلاستیک و اکستروژن، کیفیت محصول نهایی مستقیماً به «دقت دما» و «یکنواختی حرارت» وابسته است. اگر دمای سیلندر یا سرنازل نوسان داشته باشد، نتیجه چیزی جز ضایعات مواد، سوختگی پلیمر یا تزریق ناقص نخواهد بود. اینجاست که اهمیت انتخاب صحیح المنت حلقه ای برای نازل و سیلندر مشخص می‌شود.

بسیاری از مدیران فنی تصور می‌کنند همه هیترهای کمربندی یا حلقه‌ای یکسان هستند، اما تفاوت بین یک المنت میکایی معمولی و یک هیتر سرامیکی پیشرفته می‌تواند به معنای هزاران ساعت عمر مفید بیشتر باشد. در این راهنمای جامع، ما نه تنها به بررسی انواع و مشخصات فنی می‌پردازیم، بلکه نکات ناگفته‌ای درباره نصب و نگهداری را فاش می‌کنیم که تعمیرکاران معمولاً به شما نمی‌گویند.

المنت حلقه‌ای چیست و چرا در صنعت پلاستیک حیاتی است؟

المنت حلقه‌ای (Ring Heater) که در بازار با نام‌های المنت تسمه‌ای، کمربندی یا هیتر بشکه‌ای نیز شناخته می‌شود، پرکاربردترین نوع گرمایش در صنایع پلیمر است. ساختار این قطعه به گونه‌ای طراحی شده که کاملاً دور سیلندر یا نازل دستگاه قفل شده و حرارت را از طریق هدایت (Conduction) به مواد داخل سیلندر منتقل می‌کند.

انتخاب المنت حلقه‌ای برای نازل و سیلندر باید با وسواس انجام شود، زیرا:

1. باید تحمل شوک‌های حرارتی و مکانیکی را داشته باشد.
2. باید دقیقا قالبِ قطر سیلندر باشد (حتی ۱ میلی‌متر فاصله یعنی عایق هوا و سوختن سریع المنت).
3. باید چگالی وات (Watt Density) مناسب با نوع مواد پلاستیکی داشته باشد.

انواع المنت المنت حلقه‌ای برای نازل و سیلندر بر اساس تکنولوژی ساخت

برای اینکه بتوانید بهترین گزینه را انتخاب کنید، باید بدانید داخل این روکش‌های فلزی چه می‌گذرد. به طور کلی سه دسته اصلی وجود دارد:

۱. المنت حلقه ای میکایی (Mica Band Heater)

این مدل رایج‌ترین و مقرون‌به‌صرفه‌ترین نوع است. هسته مرکزی از سیم‌های کروم-نیکل پیچیده شده دور ورقه‌های میکا تشکیل شده است.

• مزایا: قیمت ارزان، ضخامت کم، قابلیت ساخت در ابعاد بسیار متنوع.
• محدودیت: حداکثر دمای کارکرد حدود ۳۰۰ تا ۳۵۰ درجه سانتی‌گراد.
• نکته کنترلی: از آنجا که محدوده دمایی این المنت‌ها متوسط است، استفاده از ترموکوپل سیمی تایپ J برای کنترل دقیق دما در کنار آن‌ها بسیار رایج و ایده‌آل است.
• کاربرد: برای مشاهده و خرید انواع این مدل می‌توانید به بخش المنت تسمه‌ای مراجعه کنید.

۲. المنت حلقه ای سرامیکی (Ceramic Band Heater)

اگر به دمای بالاتر و عمر بیشتر نیاز دارید، این گزینه شماست. در این مدل، سیم‌های حرارتی از درون هسته‌های سرامیکی عبور می‌کنند و سپس یک عایق پشم سنگ ضخیم روی آن قرار می‌گیرد تا اتلاف حرارت به حداقل برسد.

• مزایا: تحمل دما تا ۶۰۰+ درجه، کاهش مصرف برق به دلیل عایق‌بندی عالی، طول عمر بسیار بالا.
• کاربرد: اکسترودرهای بزرگ، دستگاه‌های گرانول‌ساز و پردازش مواد با دمای ذوب بالا.

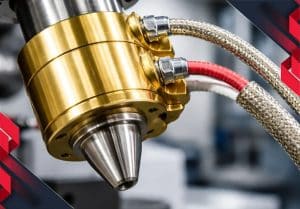

۳. المنت سرنازل (Nozzle Heater)

این نوع خاصی از المنت‌های حلقه‌ای است که ابعاد کوچکتری دارد و کاملاً آب‌بندی (Hermetically Sealed) شده است. چرا؟ چون در سر نازل احتمال نشت مواد مذاب پلاستیک بسیار زیاد است.

• ویژگی بارز: معمولاً با روکش برنجی یا استیل ضدزنگ ساخته می‌شود تا در برابر نفوذ پلاستیک مقاوم باشد.
• نکته خرید: برای انتخاب دقیق‌ترین مدل‌ها متناسب با دستگاه خود، صفحه المنت سرنازل را بررسی کنید.

چگونه با «عایق‌کاری» عمر المنت را ۲ برابر و مصرف برق را نصف کنیم؟

یکی از بزرگترین مشکلات کارخانجات، گرمای وحشتناکی است که المنت‌های حلقه‌ای به محیط کارگاه می‌دهند. این یعنی اتلاف انرژی! وقتی بدنه المنت داغ است، نیمی از گرما به سیلندر می‌رود و نیمی دیگر به هوا هدر می‌رود.

راهکار چیست؟ استفاده از روکش‌های عایق یا کاورهای حرارتی.

با نصب یک کاور عایق روی المنت‌های حلقه‌ای (به خصوص مدل‌های سرامیکی)، سه اتفاق مهم می‌افتد:

1. کاهش مصرف برق تا ۳۰٪: چون گرما حبس می‌شود، المنت کمتر روشن می‌ماند تا دما را حفظ کند.
2. افزایش عمر المنت: المنت نیاز نیست دائماً با حداکثر توان کار کند، پس دیرتر می‌سوزد.
3. ایمنی پرسنل: بدنه دستگاه خنک می‌شود و اپراتور دچار سوختگی نمی‌شود.

فرمول طلایی: محاسبه چگالی وات (Watt Density)

یکی از مهم‌ترین دلایل سوختن المنت‌ها، انتخاب غلط «چگالی وات» است. چگالی وات یعنی مقدار توانی که از هر سانتی‌متر مربع سطح المنت خارج می‌شود. اگر این مقدار بیشتر از ظرفیت انتقال حرارت سیلندر باشد، المنت می‌سوزد.

فرمول محاسبه:

WattDensity(W/cm2)=TotalWattageDiameter×۳.۱۴×WidthWatt Density (W/cm^2) = \frac{Total Wattage}{Diameter \times 3.14 \times Width}WattDensity(W/cm۲)=Diameter×۳.۱۴×WidthTotalWattage​

راهنمای انتخاب:

• برای المنت‌های میکایی: حداکثر چگالی وات مجاز معمولاً ۳ تا ۴ وات بر سانتی‌متر مربع است.
• برای المنت‌های سرامیکی: می‌توانید تا ۶ الی ۸ وات بر سانتی‌متر مربع بالا بروید.

توجه: اگر مواد پلاستیکی حساس به دما (مثل PVC) تزریق می‌کنید، باید چگالی وات را پایین‌تر در نظر بگیرید تا از سوختن مواد جلوگیری شود.

کاربرد المنت حلقه ای؛ فراتر از یک گرم‌کننده ساده

شاید تصور شود که المنت حلقه‌ای تنها در دستگاه‌های تزریق پلاستیک کاربرد دارد، اما این قطعات استراتژیک در هر صنعتی که نیاز به گرمایش غیرمستقیم و استوانه‌ای داشته باشد، نقش کلیدی بازی می‌کنند. شناخت دقیق کاربرد به شما کمک می‌کند تا جنس بدنه و نوع عایق را درست انتخاب کنید:

• صنایع تزریق پلاستیک (Injection Molding):

قلب تپنده این صنعت! در این دستگاه‌ها، المنت‌های حلقه‌ای در چندین زون (Zone) مختلف روی سیلندر نصب می‌شوند. وظیفه آن‌ها تبدیل گرانول جامد به مذاب روان است. نکته مهم اینجاست که در نازل خروجی، نیاز به تمرکز حرارتی بالایی داریم تا از یخ‌زدگی مواد در لحظه تزریق جلوگیری شود؛ جایی که المنت سرنازل وارد عمل می‌شود.

• خطوط اکستروژن و تولید لوله (Extrusion Lines):

برخلاف تزریق که سیکل‌دار است، اکسترودرها دائم‌کار هستند. در اینجا ثبات دما حیاتی است. المنت‌های سرامیکی حلقه‌ای در این صنعت محبوب‌ترند زیرا می‌توانند ساعت‌های طولانی بدون افت کیفیت کار کنند و دمای لازم برای ذوب پلیمرهای سخت مثل PVC یا PE را فراهم کنند.

• ماشین‌آلات قالب‌گیری بادی (Blow Molding):

برای تولید بطری‌ها و ظروف توخالی، مواد اولیه (Parison) باید دمای کاملاً یکنواختی داشته باشند. هرگونه نقطه سرد (Cold Spot) روی سیلندر باعث می‌شود ضخامت دیواره بطری غیریکینواخت شود. استفاده از المنت‌های تسمه‌ای با پهنای استاندارد، این مشکل را حل می‌کند.

• صنایع بازیافت و گرانول‌سازی:

در دستگاه‌های گرانول‌ساز که مواد بازیافتی کثیف یا مخلوط را ذوب می‌کنند، فشار و دمای بالایی نیاز است. المنت‌های این بخش باید مقاومت مکانیکی بالایی داشته باشند تا در برابر لرزش‌های شدید دستگاه دوام بیاورند.

• تجهیزات آزمایشگاهی و پزشکی:

در اتوکلاوها و رآکتورهای شیمیایی استوانه‌ای که نیاز به گرمایش دقیق بدنه دارند، از نوع خاصی از المنت‌های حلقه‌ای کوچک و دقیق استفاده می‌شود.

نکته تخصصی: در تمامی این کاربردها، کنترل دما حیاتی است. استفاده از ترموکوپل سیمی تایپ K در کنار المنت حلقه‌ای سرامیکی (برای دماهای بالاتر)، ترکیبی برنده برای پایش دقیق دما و جلوگیری از نوسانات حرارتی است.

راهنمای گام‌به‌گام نصب (چگونه المنت را نسوزانیم؟)

بیش از ۶۰٪ خرابی‌های زودرس المنت‌های حلقه‌ای ناشی از نصب نادرست است. اگر این مراحل را رعایت نکنید، بهترین المنت دنیا هم در کمتر از یک هفته می‌سوزد.

۱. تمیزکاری سطح سیلندر

قبل از نصب، سطح لوله یا سیلندر باید کاملاً تمیز و صیقلی باشد. هرگونه پلاستیک سوخته یا ناهمواری روی سطح سیلندر باعث ایجاد فاصله هوایی (Air Gap) می‌شود. هوا عایق حرارت است؛ در نتیجه المنت نمی‌تواند گرما را به سیلندر بدهد، دمای خودش بالا می‌رود و نقطه داغ (Hot Spot) ایجاد شده و می‌سوزد.

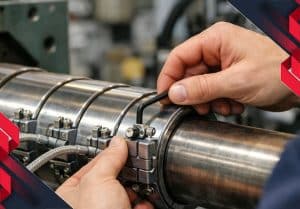

۲. بستن و سفت کردن اولیه

المنت را دور سیلندر قرار دهید و پیچ‌ها را سفت کنید. دقت کنید که المنت باید کاملاً کیپ باشد و نتوانید آن را با دست بچرخانید.

۳. قانون «سفت کردن مجدد» (Re-tightening)

این مهم‌ترین راز نصابان حرفه‌ای است:

1. المنت را روشن کنید تا دما به حدود ۱۵۰ درجه برسد.
2. برق را قطع کنید.
3. بلافاصله پیچ‌ها را مجدد آچارکشی کنید.

فلز در اثر حرارت منبسط می‌شود و جا باز می‌کند. اگر این کار را نکنید، المنت شل شده و به مرور می‌سوزد.

۴. ایمنی سیم‌کشی

سیم‌های خروجی المنت در معرض حرارت بالا هستند. حتماً از سیم‌های نسوز با روکش سیلیکونی یا بافت فایبرگلاس استفاده کنید. برای محافظت بیشتر در برابر سایش و حرارت محیطی، استفاده از پارچه نسوز دور کابل‌ها و نقاط اتصال به شدت توصیه می‌شود.

انواع اتصالات برق (ترمینال)؛ کدام مدل برای شما مناسب‌تر است؟

وقتی می‌خواهید المنت سفارش دهید، فقط ابعاد مهم نیست؛ نوع اتصال سیم برق به المنت (Termination) تعیین می‌کند که آیا اپراتور شما هنگام نصب راحت است یا خیر. رایج‌ترین مدل‌ها عبارتند از:

1. اتصال پیچ و مهره (Screw Terminal):

استانداردترین مدل است. سیم برق زیر پیچ بسته می‌شود.

• مزایا: ارزان و ساده.
• معایب: اگر پیچ شل شود، جرقه زده و المنت می‌سوزد. خطر برق‌گرفتگی در صورت عدم عایق‌کاری وجود دارد.

2. اتصال فیشی یا سوکتی (European Plug):

بسیار ایمن و حرفه‌ای. یک سوکت سرامیکی روی المنت نصب می‌شود و کابل برق با یک پلاک به آن متصل می‌گردد.

• مزایا: تعویض سریع المنت بدون نیاز به باز کردن سیم‌کشی، ایمنی بالا.

3. اتصال سیم‌دار (Lead Wire):

سیم‌ها مستقیماً از داخل المنت بیرون آمده‌اند.

• مزایا: انعطاف‌پذیری بالا. برای جاهایی که فضا تنگ است یا لرزش زیاد است عالی عمل می‌کند.
• نکته مهم: حتماً درخواست کنید که سیم‌ها دارای روکش حصیری فلزی (Braided Metal) باشند تا در برخورد با بدنه داغ دستگاه ذوب نشوند. اگر دستگاه شما در محیط مرطوب یا پر گرد و غبار است، اتصالات سیم‌دار ضدآب بهترین گزینه هستند.

چک‌لیست خرید المنت حلقه ای برای نازل و سیلندر

وقتی می‌خواهید یک المنت حلقه ای برای نازل و سیلندر سفارش دهید، جمله‌ی «یک المنت برای دستگاه ۱۰۰ تن می‌خواهم» کافی نیست! برای ساخت دقیق، به این پارامترها نیاز است:

1. قطر داخلی (ID): دقیق‌ترین اندازه گیری ممکن (ترجیحاً با کولیس).
2. پهنا (Width): عرض المنت چقدر باشد؟
3. ولتاژ و توان (Voltage & Wattage): مثلاً ۲۲۰ ولت، ۵۰۰ وات. (اگر نمی‌دانید، کارشناسان ما در نوین المنت آسیا می‌توانند بر اساس ابعاد محاسبه کنند).
4. نوع ترمینال: خروجی برق به صورت پیچ، فیش، سیم‌دار یا سوکت باشد؟
5. محل سوراخ‌ها: اگر روی بدنه المنت سوراخ جای ترموکوپل نیاز دارید، باید نقشه دقیق بدهید.

پیشنهاد ویژه: اگر دستگاه شما قدیمی است یا ابعاد استانداردی ندارد، ما در نوین المنت آسیا امکان تولید سفارشی انواع المنت را داریم. حتی برای کاربردهای خاص که نیاز به گرمایش سریع هوا دارید، می‌توانیم گزینه‌های جایگزین مثل المنت میله‌ای پره‌دار را بررسی کنیم.

عیب‌یابی: چرا المنت‌های من مدام خراب می‌شوند؟

سوالات متداول (FAQ)

۱. آیا می‌توانم به جای المنت میکایی از سرامیکی استفاده کنم؟

بله، معمولاً می‌توانید. اگر فضای کافی (قطر خارجی بیشتر) داشته باشید، المنت سرامیکی به دلیل کاهش اتلاف انرژی و عمر بیشتر، جایگزین بسیار بهتری است و هزینه برق شما را کاهش می‌دهد.

۲. چگونه متوجه شوم المنت سوخته است؟

ساده‌ترین راه استفاده از مولتی‌متر است. برق دستگاه را قطع کنید و مقاومت دو سر المنت را اندازه بگیرید. اگر مقاومت بی‌نهایت (OL) بود، المنت قطع شده است. اگر مقاومت صفر بود، اتصال کوتاه دارد.

۳. بهترین روش برای تمیز کردن پلاستیک ذوب شده روی المنت چیست؟

هرگز با چکش یا قلم نوک‌تیز به المنت ضربه نزنید. بهترین روش این است که وقتی المنت گرم است، با یک کاردک مسی نرم یا پارچه ضخیم پلاستیک را پاک کنید. اگر المنت سرد شده است، می‌توانید از سشوار صنعتی برای نرم کردن پلاستیک استفاده کنید.

جمع‌بندی: کیفیت حرارت، کیفیت محصول شماست

انتخاب المنت حلقه ای برای نازل و سیلندر شاید در نگاه اول ساده به نظر برسد، اما جزئیات فنی آن تفاوت بین یک خط تولید روان و یک خط تولید پردردسر را رقم می‌زند. از تطابق دقیق ابعاد گرفته تا انتخاب نوع عایق (میکا یا سرامیک) و رعایت اصول نصب، همه در هزینه‌های نهایی تولید شما موثرند.

فراموش نکنید که المنت‌ها قطعات مصرفی هستند، اما با خرید جنس باکیفیت و نصب اصولی، می‌توانید فواصل تعویض آن‌ها را از چند هفته به چند سال برسانید.
