المنت برای کوره رنگ پودری: اصول چیدمان و کنترل یکنواختی دما [راهنمای ۱۴۰۴]

المنت برای کوره رنگ پودری؛ قلب تپنده کیفیت در خط رنگ الکترواستاتیک

آیا تا به حال با این مشکل مواجه شده‌اید که پس از خروج قطعات از کوره، رنگ در برخی نقاط کاملاً پخته و براق است، اما در نقاط دیگر خام، مات یا پوست‌پرتقالی به نظر می‌رسد؟ بسیاری از صنعتگران تصور می‌کنند مشکل از کیفیت پودر رنگ یا گان پاشش است، غافل از اینکه متهم اصلی در اغلب موارد، سیستم گرمایش و به‌طور خاص المنت برای کوره رنگ پودری است.

کوره پخت رنگ (Curing Oven)، حیاتی‌ترین بخش در فرآیند پوشش‌دهی الکترواستاتیک است. اگر دما یکنواخت نباشد، بهترین رنگ‌های دنیا هم نمی‌توانند چسبندگی و مقاومت لازم را ایجاد کنند. در کوره‌های برقی، این المنت کوره است که مسئولیت تامین حرارت را بر عهده دارد، اما داستان به همین‌جا ختم نمی‌شود. نوع المنت، محل قرارگیری آن، نحوه گردش هوا و سیستم کنترل دما، همگی حلقه‌های زنجیری هستند که کیفیت نهایی محصول شما را تضمین می‌کنند.

در این مقاله تخصصی، ما فراتر از یک معرفی ساده می‌رویم. ما به عمق مهندسی حرارت در کوره‌های صنعتی نفوذ می‌کنیم تا بفهمیم چگونه با انتخاب درست و چیدمان اصولی المنت‌ها، می‌توانیم به یک «پخت طلایی» دست پیدا کنیم. اگر به دنبال ارتقای کوره فعلی یا ساخت یک کوره جدید هستید، این راهنما نقشه راه شماست.

چرا انتخاب المنت در کوره رنگ پودری حیاتی است؟

رنگ‌های پودری (Powder Coating) ترموست هستند؛ یعنی برای تشکیل پیوندهای شیمیایی و سخت شدن، به یک بازه دمایی مشخص (معمولاً ۱۸۰ تا ۲۰۰ درجه سانتی‌گراد) و زمان معین (مثلاً ۱۰ تا ۱۵ دقیقه) نیاز دارند.

اگر المنت برای کوره رنگ پودری ضعیف عمل کند یا چیدمان غلطی داشته باشد، دو اتفاق رخ می‌دهد:

1. Over-baking (پخت بیش از حد): قطعات نزدیک به المنت سیاه شده، تغییر رنگ می‌دهند و ترد می‌شوند.
2. Under-baking (پخت ناقص): قطعات دورتر از حرارت، مقاومت مکانیکی ندارند و با یک ضربه کوچک رنگشان می‌پرد.

یک المنت کوره باکیفیت باید بتواند دائم‌کار باشد، شوک‌های حرارتی را تحمل کند و مهم‌تر از همه، اینرسی حرارتی مناسبی داشته باشد تا نوسانات دمایی (Hysteresis) را به حداقل برساند.

انواع المنت مناسب برای پخت رنگ (مزایا و معایب)

در صنعت کوره‌سازی، دو دسته کلی از سیستم‌های گرمایش برقی استفاده می‌شود. انتخاب بین این دو به تیراژ کار، هندسه قطعات و بودجه شما بستگی دارد.

۱. المنت‌های میله‌ای پره‌دار (Finned Tubular Elements)

این رایج‌ترین و استانداردترین نوع المنت برای کوره رنگ پودری کانوکشن (گردشی) است.

• ساختار: یک المنت میله‌ای که دور آن ورق‌های فلزی (پره یا Fin) به صورت فنری پیچیده شده است.
• مزیت اصلی: پره‌ها سطح تماس المنت با هوا را افزایش می‌دهند. این یعنی انتقال حرارت سریع‌تر انجام می‌شود و خودِ المنت کمتر داغ می‌شود (عمر طولانی‌تر).
• کاربرد: ایده‌آل برای کوره‌های باکس و کانتینیوس که دارای فن سیرکولاسیون هستند.

برای کوره‌های کانوکشن که جریان هوا در آن‌ها حیاتی است، هیچ گزینه‌ای بهتر از المنت میله ای پره دار نیست. پره‌های این المنت سطح تماس را افزایش داده و انتقال حرارت را به حداکثر می‌رسانند.

۲. المنت‌های تابشی یا سرامیکی (Infrared / Ceramic)

این المنت‌ها حرارت را از طریق امواج مادون قرمز مستقیماً به قطعه می‌تابانند.

• مزیت اصلی: سرعت بالا در بالا بردن دمای سطح قطعه. نیاز به پیش‌گرم طولانی ندارند.
• عیب بزرگ: مشکل سایه (Shadow Effect). هر جایی که نور المنت نتابد (مثلاً زوایای داخلی یک قطعه پیچیده)، پخته نمی‌شود.
• کاربرد: بیشتر برای قطعات تخت، یا به عنوان پیش‌گرم (Pre-heating) قبل از ورود به کوره اصلی استفاده می‌شوند.

نکته حرفه‌ای: برای ۹۰٪ کارگاه‌های خدمات رنگ که قطعات متنوعی دارند، استفاده از المنت میله‌ای پره‌دار همراه با سیستم گردش هوا، ایمن‌ترین و مطمئن‌ترین روش است.

استاندارد طلایی چیدمان المنت‌ها (چگونه نقاط سرد را حذف کنیم؟)

خرید بهترین برند المنت کوره فقط نیمی از راه است. اگر آن‌ها را در جای غلط نصب کنید، کوره شما ناکارآمد خواهد بود. در اینجا اصول مهندسی چیدمان را بررسی می‌کنیم:

قانون اول: هرگز المنت را در معرض دید مستقیم قطعه قرار ندهید

در کوره‌های کانوکشن (همرفتی)، المنت نباید مستقیماً قطعه را ببیند. چرا؟ چون تابش مستقیم باعث می‌شود آن قسمت از قطعه که رو به المنت است بسوزد، در حالی که طرف دیگر هنوز خام است.

• راه‌حل: المنت‌ها را در یک محفظه جداگانه (Plenum) یا پشت یک دیواره کاذب (False Wall) نصب کنید.

قانون دوم: توزیع متقارن در مسیر باد

المنت‌ها باید دقیقاً در مسیر عبور جریان هوای فن سیرکولاسیون باشند.

• اگر فن در سقف است، المنت‌ها باید در باکس‌های کناری چیده شوند تا هوا را گرم کرده و به کف کوره هدایت کنند.
• فاصله بین المنت‌ها باید طوری باشد که هوا بتواند آزادانه از لابلای پره‌های آن‌ها عبور کند. تراکم بیش از حد باعث حبس حرارت و سوختن سریع المنت می‌شود.

قانون سوم: ناحیه‌بندی (Zoning) برای کوره‌های تونلی

در کوره‌های کانتینیوس طولانی، نباید تمام المنت‌ها را با یک کنتاکتور روشن و خاموش کرد. کوره را به سه ناحیه تقسیم کنید:

1. ناحیه پیش‌گرم: تراکم المنت بالا برای رسیدن سریع قطعه به دمای پخت.
2. ناحیه پخت: تراکم متوسط برای حفظ دما.
3. ناحیه تثبیت: تراکم پایین‌تر فقط برای جبران اتلاف حرارتی.

حرارت نhaی از کوره می‌تواند به کابل‌های برق آسیب جدی بزند. برای محافظت از سیم‌کشی‌ها و جلوگیری از خطر آتش‌سوزی، پوشاندن نقاط حساس با پارچه نسوز استاندارد، یک سرمایه‌گذاری هوشمندانه برای ایمنی کارگاه شماست.

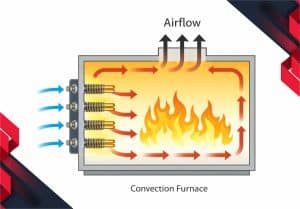

نقش حیاتی سیرکولاسیون هوا در کنار المنت

تصور کنید بهترین رادیاتور ماشین را دارید اما واترپمپ کار نمی‌کند؛ موتور جوش می‌آورد! در کوره هم همین‌طور است. المنت برای کوره رنگ پودری تولیدکننده گرماست، اما “فن سیرکولاسیون” توزیع‌کننده آن است.

• کوره بدون فن (باکس ساده): اختلاف دما بین کف و سقف کوره می‌تواند تا ۵۰ درجه سانتی‌گراد باشد! رنگ پایین کوره خام می‌ماند و بالای کوره می‌سوزد.
• کوره با کانال‌کشی اصولی: فن باید هوا را از روی پک المنت‌ها عبور داده و از طریق کانال‌های کف (یا بغل) به داخل محفظه اصلی بدمد و از سقف مکش کند.

نکته سئو و فنی: یکنواختی دما (Temperature Uniformity) باید در حد مثبت/منفی ۵ درجه سانتی‌گراد باشد تا رنگ پودری متالیک یا چرمی به درستی شکل بگیرد. این تنها با ترکیب صحیح المنت و فن امکان‌پذیر است.

محاسبات سرانگشتی: چه تعداد المنت نیاز داریم؟

محاسبه دقیق توان حرارتی نیاز به فرمول‌های پیچیده انتقال حرارت دارد، اما برای یک برآورد اولیه و کارگاهی می‌توانید از روش زیر استفاده کنید:

1. حجم مفید کوره: طول × عرض × ارتفاع (به متر).
2. ضریب عایق‌بندی: اگر عایق پشم سنگ دانسیته ۸۰ با ضخامت ۱۰ سانت دارید، اتلاف کم است. اگر عایق ضعیف است، نیاز به توان بیشتر دارید.
3. جرم قطعات: وزن آهنی که در هر ساعت وارد کوره می‌شود.

فرمول تجربی:

برای یک کوره باکس با عایق‌بندی استاندارد، به ازای هر متر مکعب فضای کوره، حدود ۱۰ تا ۱۵ کیلووات توان حرارتی نیاز دارید تا در زمان معقول (مثلاً ۲۰ دقیقه) به دمای ۲۰۰ درجه برسید.

مثال: برای یک کوره ۲×۱.۵×۱.۵ متر (حجم ۴.۵ متر مکعب):

$$\mathrm{۴.۵}\times \mathrm{۱۲}kW=\mathrm{۵۴}kW$$

یعنی شما به حدود ۵۴ کیلووات توان المنت نیاز دارید (مثلاً ۲۷ عدد المنت ۲ کیلووات پره‌دار).

در برخی کاربردهای خاص یا کوره‌هایی با طراحی قدیمی‌تر، ممکن است هنوز از المنت میله ای ساده استفاده شود. اگر قصد تعویض یا ارتقای این سیستم‌ها را دارید، حتماً با کارشناسان ما مشورت کنید.

اشتباهات رایج که باعث سوختن المنت کوره می‌شود

بسیاری از کاربران از عمر کوتاه المنت‌ها شکایت دارند. ۹۰٪ مواقع مشکل از کیفیت المنت نیست، بلکه از شرایط نگهداری است:

۱. قطع شدن فن قبل از المنت

خطرناک‌ترین اشتباه! اگر فن سیرکولاسیون خاموش شود اما المنت‌ها هنوز روشن باشند، دمای محفظه المنت در چند ثانیه به بالای ۶۰۰ درجه می‌رسد و مغزی المنت ذوب می‌شود.

• راهکار: حتماً از مدار فرمان “اینترلاک” (Interlock) استفاده کنید؛ یعنی تا فن روشن نشود، برق المنت‌ها وصل نشود.

۲. عدم جرم‌گیری و نظافت

گرد و غبار پودر رنگ که در هوا معلق است، به مرور روی پره‌های المنت می‌نشیند و ذوب می‌شود. این لایه مثل یک عایق عمل کرده و مانع انتقال حرارت می‌شود، در نتیجه حرارت درونی المنت بالا رفته و می‌سوزد.

• راهکار: هر ماه پک‌های المنت را بیرون کشیده و با باد فشار قوی یا برس تمیز کنید.

۳. ولتاژ نامناسب

اتصال المنت ۲۲۰ ولت به برق ۳۸۰ ولت (دو فاز) باعث افزایش توان به میزان ۳ برابر و سوختن آنی می‌شود. همیشه پلاک المنت را چک کنید.

چرا المنت‌ها زود می‌سوزند؟ (راهنمای عیب‌یابی و افزایش طول عمر)

یکی از بزرگترین چالش‌های کوره‌داران، سوختن زود‌به‌نگام المنت‌ها و توقف خط تولید است. اگر احساس می‌کنید مصرف المنت شما بالاست یا کوره به دمای مطلوب نمی‌رسد، احتمالا یکی از ۳ قاتل خاموش زیر در کوره شما پنهان شده است:

۱. دشمن شماره یک: انباشت گرد رنگ روی پره‌ها

در کوره‌های رنگ پودری، ذرات معلق رنگ همه‌جا نفوذ می‌کنند. اگر از المنت میله‌ای پره‌دار استفاده می‌کنید، باید بدانید که فاصله بین پره‌ها مکان مناسبی برای نشستن گرد رنگ است.

• مشکل: رنگ روی المنت ذوب شده و تبدیل به یک لایه عایق می‌شود. این لایه مانع خروج حرارت از هسته المنت شده و باعث می‌شود دمای داخلی المنت (Internal Temperature) بیش از حد بالا رفته و سیم مقاومت داخلی قطع شود.
• راهکار: نظافت دوره‌ای المنت‌ها با باد فشار قوی (بدون آسیب به پره‌ها) را در برنامه نت (نگهداری و تعمیرات) خود قرار دهید.

۲. ضعف در سیستم سیرکولاسیون (گردش هوا)

المنت‌های هوایی برای خنک شدن نیاز به “جریان مداوم هوا” دارند. آنها گرما را تولید می‌کنند و هوا باید آن را با خود ببرد.

• مشکل: اگر فن سیرکوله خراب شود، جهت چرخش آن معکوس باشد، یا کانال‌های هوا گرفته باشند، حرارت روی سطح المنت حبس می‌شود (Heat Pocket). این پدیده باعث سرخ شدن بیش از حد (Overheating) و ذوب شدن غلاف فلزی می‌شود.
• نکته طلایی: همیشه مدار فرمان را طوری طراحی کنید که المنت‌ها فقط زمانی روشن شوند که فن سیرکوله در حال کار است. (اینترلاک کردن فن و المنت).

۳. شل بودن اتصالات الکتریکی

بسیاری از اوقات المنت سالم است، اما ترمینال ورودی ذوب شده است.

• مشکل: نوسانات دمایی باعث انبساط و انقباض پیچ و مهره‌ها می‌شود. شل بودن اتصال باعث ایجاد جرقه (آرک) و بالا رفتن مقاومت در نقطه اتصال می‌شود که حرارت وحشتناکی تولید می‌کند.
• راهکار: استفاده از سیم‌های نسوز استاندارد و روکش‌دار کردن آن‌ها با پارچه نسوز برای جلوگیری از خشک شدن سیم‌ها، و همچنین «آچارکشی دوره‌ای» اتصالات تابلو برق و سربندی المنت‌ها الزامی است.

جدول چک‌لیست نگهداری (برای اپراتور کوره)

نکته: اگر با رعایت تمام این موارد باز هم المنت‌های شما عمر کوتاهی دارند، احتمالا جنس آلیاژ روکش یا کیفیت سیم کروم‌-نیکل داخلی مناسب نیست. پیشنهاد می‌کنیم برای جایگزینی، از المنت‌های سفارشی نوین المنت آسیا استفاده کنید که متناسب با شرایط سخت کاری طراحی شده‌اند.

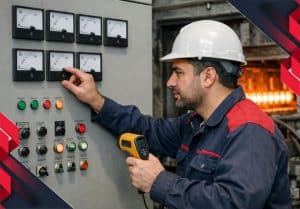

نکات مهم در سیم‌کشی و تابلو برق

نصب فیزیکی المنت برای کوره رنگ پودری پایان کار نیست. کنترل دقیق دما نیاز به تجهیزات زیر دارد:

• کنترلر PID: ترموستات‌های قدیمی آنالوگ (On/Off) باعث نوسان شدید دما می‌شوند. حتماً از کنترلرهای PID استفاده کنید که با نزدیک شدن به دمای هدف، المنت‌ها را پالس‌دهی کنند.
• رله‌های SSR: کنتاکتورهای مکانیکی برای قطع و وصل سریع مناسب نیستند و زود پلاتین می‌چسبانند. رله‌های حالت جامد (SSR) بهترین گزینه برای کنترل دقیق المنت‌های کوره هستند.
• سیم‌های نسوز: کابل‌های معمولی در حرارت کوره خشک شده و پودر می‌شوند. حتماً از کابل‌های دوسر روکش سیلیکونی یا نسوز برای سیم‌کشی داخل باکس المنت استفاده کنید.

فراموش نکنید که کنترل دقیق دما بدون سنسورهای دقیق ممکن نیست. برای کوره‌های پخت رنگ معمولاً از ترموکوپل سیمی تایپ K به دلیل دامنه دمایی مناسب استفاده می‌شود. در دماهای پایین‌تر و حساس‌تر، ترموکوپل سیمی تایپ J نیز گزینه دقیقی است.

کلیدهای طلایی

• نوع المنت: برای کوره‌های همرفتی، همیشه از المنت میله‌ای پره‌دار استفاده کنید.
• جایگذاری: المنت‌ها را پشت دیواره کاذب پنهان کنید تا تابش مستقیم رنگ را نسوزاند.
• گردش هوا: بدون فن سیرکولاسیون قوی، حتی بهترین المنت‌ها هم کارایی ندارند.
• محاسبه: به ازای هر متر مکعب کوره، حدود ۱۰ تا ۱۵ کیلووات توان در نظر بگیرید.
• ایمنی: مدار فرمان را طوری طراحی کنید که اگر فن خاموش شد، المنت‌ها بلافاصله قطع شوند.
• نظافت: تمیز کردن دوره‌ای المنت‌ها از ذرات رنگ، عمر آن‌ها را دو برابر می‌کند.

سوالات متداول

۱. آیا می‌توانم از المنت‌های شیشه‌ای (کوارتز) در کوره رنگ پودری استفاده کنم؟

معمولاً توصیه نمی‌شود. المنت‌های شیشه‌ای بسیار شکننده هستند و در صورت شکستن، ذرات شیشه کل کوره و قطعات را آلوده می‌کنند. همچنین بیشتر از نوع تابشی هستند که مشکل سایه انداختن دارند. المنت‌های فلزی پره‌دار دوام صنعتی بسیار بالاتری دارند.

۲. چرا کوره من به دمای ۲۰۰ درجه می‌رسد اما رنگ پخته نمی‌شود؟

احتمالاً سنسور دمای شما (ترموکوپل) در جای غلطی نصب شده است (مثلاً خیلی نزدیک به المنت‌ها). در این حالت سنسور دمای هوای داغ خروجی از المنت را می‌خواند (مثلاً ۲۰۰ درجه)، در حالی که دمای وسط کوره و سطح قطعه هنوز ۱۶۰ درجه است. محل سنسور را تغییر دهید یا از دماسنج‌های لیزری برای کالیبراسیون استفاده کنید.

۳. بهترین برند المنت برای کوره رنگ پودری چیست؟

برندهای اروپایی مثل کانتال (Kanthal) کیفیت عالی دارند، اما بسیاری از تولیدکنندگان ایرانی نیز المنت‌های سفارشی با سیم‌های مقاومت باکیفیت تولید می‌کنند. مهم‌تر از برند، تطابق مشخصات فنی (وات بر سانتی‌متر مربع) با کاربری شماست.

۴. عمر مفید یک المنت کوره چقدر است؟

در صورت طراحی صحیح و عدم شوک حرارتی، یک المنت میله‌ای باکیفیت باید حداقل ۲ تا ۳ سال در شیفت کاری سنگین کار کند. سوختن‌های مکرر زیر ۶ ماه نشانه ایراد در طراحی سیستم سیرکولاسیون یا انتخاب غلط المنت است.

۵. ستاره یا مثلث؟ المنت‌ها را چگونه ببندیم؟

اگر المنت‌های شما ۳۸۰ ولت هستند، باید به صورت مثلث بسته شوند. اگر ۲۲۰ ولت هستند، می‌توانید آن‌ها را به صورت ستاره ببندید (که نقطه مرکزی نول دارد) تا ولتاژ دو سر هر المنت ۲۲۰ شود. اشتباه در این مورد باعث سوختن المنت یا کاهش شدید توان می‌شود.

جمع‌بندی

خرید المنت برای کوره رنگ پودری یک هزینه نیست، بلکه سرمایه‌گذاری روی کیفیت نهایی محصول شماست. تفاوت بین یک رنگ براق، یکدست و مقاوم با یک رنگ مات و پوست‌پرتقالی، اغلب در جزئیاتی مانند انتخاب نوع المنت، نحوه گردش هوا و دقت سیستم کنترل دما نهفته است.

به یاد داشته باشید که کوره یک سیستم یکپارچه است. بهترین المنت کوره بدون عایق‌بندی درست بدنه و فن استاندارد، هدر دادن انرژی است. با رعایت استانداردهای گفته شده در این مقاله، می‌توانید راندمان خط رنگ خود را افزایش داده و ضایعات تولید را به حداقل برسانید.
