هیتر نواری چیست؟ راهنمای کامل تفاوت با تسمهای و کاربرد صنعتی (۱۴۰۴)
هیتر نواری چیست؟ راهنمای کامل هیتر نواری و کاربرد آن در صنعت
اگر در خط تولید یا تعمیرات صنعتی کار میکنید، احتمالاً بارها با سؤال «هیتر نواری چیست؟» روبهرو شدهاید؛ مخصوصاً وقتی دستگاه تزریق پلاستیک، اکسترودر، دستگاه بستهبندی یا مخزن مواد نیاز به گرمایش یکنواخت و کنترلشده دارد. انتخاب اشتباه هیتر میتواند باعث سوختن المنت، افت کیفیت محصول، افزایش مصرف برق و حتی توقف خط تولید شود.
در این مقاله، بدون حاشیه و با نگاه کاملاً کاربردی، توضیح میدهیم هیتر نواری دقیقاً چیست، چگونه کار میکند، چه انواعی دارد، کاربرد هیتر نواری در صنعت کجاست، و مهمتر از همه: هنگام خرید و نصب باید به چه نکاتی توجه کنید تا هم راندمان بالا بگیرید و هم عمر هیتر افزایش پیدا کند.
هیتر نواری چیست و چگونه کار میکند؟
هیتر نواری (Band Heater) یک نوع المنت حرارتی است که به شکل نوار/حلقه ساخته میشود و دور سطوح استوانهای یا نیماستوانهای نصب میگردد؛ مثل سیلندر دستگاه تزریق پلاستیک، بدنه اکسترودر، نازلها، لولهها، مخازن و حتی برخی قالبها.
منطق کار هیتر نواری ساده اما حساس است:
-
جریان برق از داخل المنت عبور میکند.
-
المنت (معمولاً سیم نیکل-کروم) داغ میشود و گرما تولید میکند.
-
گرما از طریق تماس نزدیک هیتر با بدنه دستگاه، به سطح فلزی منتقل میشود.
-
با کمک ترموکوپل و کنترلر دما، سیستم دما را در بازه مورد نظر نگه میدارد.
نکته کلیدی اینجاست: عملکرد واقعی هیتر نواری به «کیفیت تماس» و «کنترل درست دما» وابسته است. حتی بهترین هیتر، اگر لق نصب شود یا کنترل دما مناسب نداشته باشد، خیلی زود خراب میشود.
اگر سطح گرمایش شما تخت است (مثلاً صفحه، قالب یا بلوک فلزی)، در بسیاری از موارد المنت میله ای انتخاب استانداردتری نسبت به هیتر نواری خواهد بود.

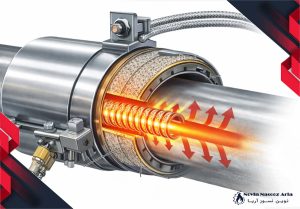

ساختار و اجزای هیتر نواری
برای اینکه دقیقتر بدانید هیتر نواری چگونه ساخته میشود و چرا برخی مدلها عمر بالاتری دارند، اجزای اصلی را بشناسید:
-
المنت داخلی (سیم مقاومتی)
قلب هیتر است. معمولاً از آلیاژهای مقاوم به حرارت (مثل نیکل-کروم) استفاده میشود تا در دمای بالا پایداری داشته باشد. -
عایق الکتریکی و حرارتی
بسته به نوع هیتر، از میکا یا سرامیک استفاده میشود. این لایه باعث میشود برق به بدنه فلزی منتقل نشود و همزمان مسیر انتقال حرارت مدیریت شود. -
بدنه/روکش فلزی
اغلب از استیل یا فولاد ساخته میشود تا در برابر خوردگی، ضربه و دمای بالا مقاوم باشد. -
اتصالات (ترمینال، کابل، سوکت)
کیفیت ترمینال و نوع خروجی (ترمینال پیچدار، کابلدار، سوکت خاص) روی ایمنی و سهولت تعمیرات اثر دارد. -
مکانیزم نصب (پیچ/کلمپ/بست)
در اکثر مدلها یک یا چند پیچ یا بست وجود دارد تا هیتر محکم دور سیلندر جمع شود.
اگر بخواهیم خیلی خلاصه بگوییم: هیتر نواری یک “کمربند حرارتی” است که وقتی درست انتخاب و درست نصب شود، دما را دقیق و یکنواخت به بدنه دستگاه منتقل میکند.
مزیتهای هیتر نواری برای کاربر و خط تولید
در بسیاری از کاربردها، دلیل محبوبیت هیتر نواری فقط «گرم کردن» نیست؛ بلکه ترکیبی از مزایا است که مستقیم روی هزینه و کیفیت اثر میگذارد:
۱) گرمایش یکنواخت و قابلکنترل
با پوشش حلقهای، حرارت بهصورت پیوسته به بدنه منتقل میشود. این موضوع در فرآیندهایی مثل ذوب پلیمر یا سیل بستهبندی، حیاتی است.
۲) افزایش کیفیت محصول نهایی
در تزریق پلاستیک یا اکستروژن، نوسان دما یعنی:
-
تغییر ویسکوزیته مواد
-
ناپایداری خروجی
-
سوختگی مواد یا خطوط سطحی
هیتر نواری (همراه با کنترلر مناسب) کمک میکند این مشکلات کمتر شوند.
۳) اشغال فضای کم و نصب سریع
هیتر نواری برای فضاهای محدود عالی است؛ بهخصوص روی سیلندرها و نازلها که نمیتوان از هیترهای بزرگ استفاده کرد.
۴) امکان سفارشیسازی دقیق
میتوان هیتر نواری را با:
-
قطر داخلی دقیق
-
عرض مشخص
-
توان و ولتاژ سفارشی
-
نوع ترمینال و محل خروجی
سفارش داد؛ چیزی که در صنعت واقعاً مهم است.
انواع هیتر نواری (کدام برای کار شما بهتر است؟)
وقتی کاربران سرچ میکنند «هیتر نواری چیست»، معمولاً بعدش این سؤال را دارند: کدام نوع هیتر نواری را بخرم؟ پاسخ به شرایط کاری بستگی دارد. مهمترین انواع:
هیتر نواری میکایی (Mica Band Heater)
پرکاربرد و اقتصادی؛ مناسب برای اکثر کاربردهای عمومی.
-
مزایا: قیمت مناسب، گرمایش یکنواخت، دسترسی آسان
-
محدودیتها: برای دماهای خیلی بالا یا شرایط بسیار سخت، گزینه ایدهآل نیست
-
کاربردهای رایج: سیلندر تزریق پلاستیک، اکسترودرهای سبک، دستگاههای بستهبندی
هیتر نواری سرامیکی (Ceramic Band Heater)
برای دماهای بالاتر و کار مداوم، معمولاً انتخاب بهتری است.
-
مزایا: تحمل دمای بالاتر، پایداری بهتر در کارکرد طولانی
-
نکته مهم: معمولاً ضخیمتر است و ممکن است در فضاهای محدود جا نشود
-
کاربردهای رایج: اکسترودرهای سنگینتر، خطوط تولید با دمای بالاتر، شرایط صنعتی سختتر
هیتر نواری ریختهگری (Cast-In / Cast Aluminum یا Cast Bronze)
در برخی کاربردهای خاص، هیترهای ریختهگری با توزیع حرارت عالی استفاده میشوند.
-
مزایا: یکنواختی بسیار خوب، استحکام بالا
-
محدودیتها: وزن و قیمت بالاتر، ساخت سفارشی پیچیدهتر
-
کاربردهای رایج: قالبهای خاص، تجهیزات صنعتی با نیاز به پایداری خیلی بالا
هیتر نواری مخصوص نازل (Nozzle Band Heater)
برای نازلهای تزریق و نقاطی که حساسیت و فضای محدود دارند.
-
مزایا: تمرکز گرمایش در نقطه حساس، طراحی جمعوجور
-
نکته: انتخاب توان و محل ترموکوپل در نازل خیلی تعیینکننده است
قاعده تجربهمحور: اگر دمای کاری متوسط است و بودجه مهم است، میکایی معمولاً جواب میدهد. اگر دما/فشار کاری بالا یا کارکرد ۲۴ ساعته دارید، سرامیکی یا مدلهای صنعتیتر را جدیتر بررسی کنید.
کاربرد هیتر نواری در صنعت
عبارت «کاربرد هیتر نواری» دقیقاً به همین بخش مربوط است: کجاها هیتر نواری واقعاً بهترین انتخاب است؟
۱) دستگاه تزریق پلاستیک
-
گرم کردن سیلندر (Barrel) برای ذوب یکنواخت پلیمر
-
کنترل دمای نازل و جلوگیری از افت دما هنگام تزریق
مثال واقعی: اگر روی سیلندر چند هیتر نواری دارید ولی یکی از آنها لق شده باشد، همان ناحیه دمای پایینتری میگیرد و نتیجه میتواند «کمپُری قطعه» یا «خطوط جریان» باشد.
برای نازلها که فضای نصب محدود و حساسیت دمایی بالاست، استفاده از المنت سرنازل معمولاً کنترل دما را دقیقتر و پایدارتر میکند.
۲) اکسترودر (Extruder)
-
کنترل دمای زونهای مختلف اکسترودر
-
کمک به پایداری فشار و خروجی مواد
در اکسترودرها معمولاً به چند زون حرارتی نیاز دارید و تنظیم درست توان هر زون، کیفیت را متحول میکند.
۳) صنایع بستهبندی و سیل حرارتی
-
گرم کردن فکهای دوخت یا بخشهای انتقال حرارت
-
ایجاد دمای پایدار برای کیفیت دوخت
اینجا نوسان دما یعنی: دوخت ضعیف، سوختگی فیلم، یا باز شدن بسته.
۴) گرمکردن مخازن و بشکهها
-
برای موادی مثل چسبها، رزینها یا برخی مواد شیمیایی، حفظ ویسکوزیته مهم است.
هیتر نواری دور مخزن یا بشکه مینشیند تا ماده روان بماند.
در کاربردهایی که گرمایش با جریان هوا انجام میشود (مثل کانال، محفظه یا خشککن)، معمولاً المنت میله ای پره دار بهخاطر سطح تبادل حرارت بالاتر گزینه مناسبتری است.
۵) صنایع غذایی و دارویی (کاربردهای کنترلشده)
-
گرمکردن خطوط انتقال یا تجهیزات خاص با کنترل دقیق
در این صنایع معمولاً کنترل دقیق + نظافتپذیری + ایمنی مهمتر از هر چیز است.
تفاوت هیتر نواری با هیتر تسمهای (واقعاً فرق دارند؟)
بسیاری از کاربران میپرسند: «تفاوت هیتر نواری با تسمهای چیست؟»
واقعیت بازار این است که در فارسی، هیتر نواری و هیتر تسمهای خیلی وقتها بهجای هم استفاده میشوند. اما اگر بخواهیم دقیقتر نگاه کنیم:
-
هیتر نواری بیشتر به مفهوم کلی Band Heater اشاره دارد: هیتر حلقهای/نواری برای سطوح استوانهای.
-
هیتر تسمهای گاهی به مدلهایی گفته میشود که با تسمه/بست فلزی محکم میشوند یا طراحیشان بیشتر «کمربندی» است.
در بازار ایران، هیتر نواری و المنت تسمه ای گاهی بهجای هم بهکار میروند؛ اما انتخاب درست را باید بر اساس ابعاد، نوع عایق و روش نصب انجام داد.
تفاوتهای عملی که در خرید مهم است
-
روش نصب و قفل شدن (پیچ، قلاب، بست، فنر)
-
کیفیت تماس با سطح (هرچه تماس بهتر، راندمان بهتر)
-
نوع عایق و بدنه (میکا/سرامیک/ریختهگری)
-
امکان سفارشیسازی خروجی کابل/ترمینال
پس اگر فروشنده گفت «تسمهای»، حتماً مشخصات فنی را چک کنید؛ نام بهتنهایی کافی نیست.
راهنمای انتخاب هیتر نواری مناسب (چکلیست خرید)
اگر میخواهید انتخابتان دقیق و کمریسک باشد، این چکلیست را مرحلهبهمرحله جلو بروید:
۱) ابعاد دقیق را درست اندازه بگیرید
-
قطر داخلی (ID): باید دقیق با قطر بیرونی سیلندر/قطعه برابر باشد یا کمی کمتر (برای فیت شدن)
-
عرض هیتر: بر اساس ناحیهای که باید گرم شود
-
محدودیت فضا: مخصوصاً در نازلها و قسمتهای نزدیک به قطعات متحرک
نکته تجربی: اگر قطر داخلی هیتر بزرگتر از سطح باشد، هیتر لق میماند، انتقال حرارت افت میکند و المنت زودتر میسوزد.
۲) ولتاژ و توان را با سیستم برق هماهنگ کنید
-
ولتاژهای رایج در صنعت: 220V، 380V (بسته به طراحی دستگاه)
-
توان (W) باید متناسب با نیاز گرمایی باشد
یک روش ساده برای تخمین توان (تقریبی و عملی)
برای برآورد اولیه میتوانید به این موارد فکر کنید:
-
چه جرمی از فلز باید گرم شود؟
-
چه اختلاف دمایی لازم دارید؟
-
در چه زمانی باید به دما برسید؟
-
میزان اتلاف حرارت در محیط چقدر است؟
در عمل، معمولاً سازنده دستگاه یا تجربه خط تولید، بهترین راهنمای توان است. اگر بین دو گزینه مردد هستید، انتخاب درست با کنترل دما مهمتر از صرفاً بالابردن توان است.
۳) نوع هیتر را بر اساس دمای کاری و شرایط انتخاب کنید
-
دمای متوسط و کاربرد عمومی: میکایی
-
دمای بالاتر/کار دائم: سرامیکی یا صنعتیتر
-
نیاز به پایداری بسیار بالا: ریختهگری (در کاربردهای خاص)
۴) نوع خروجی برق و محل ترمینال را درست تعیین کنید
-
خروجی کابل از بالا/کنار؟
-
ترمینال پیچدار یا کابل نسوز؟
-
فاصله تا قطعات حساس یا متحرک؟
۵) کنترل دما را جدی بگیرید
حتی بهترین هیتر نواری بدون کنترل درست، میتواند مشکلساز شود. بهتر است از:
-
ترموکوپل مناسب (برای پایدار شدن دما و جلوگیری از نوسان، انتخاب سنسور مناسب مهم است؛ در بسیاری از کاربردهای صنعتی، ترموکوپل سیمی تایپ K انتخاب رایجی محسوب میشود. بسته به محدوده دمایی و شرایط نصب، برخی سیستمها از ترموکوپل سیمی تایپ J هم استفاده میکنند؛ انتخاب نهایی بهتر است مطابق توصیه سازنده دستگاه و شرایط واقعی خط تولید باشد.)
-
کنترلر PID
-
SSR یا کنتاکتور مناسب
استفاده کنید تا نوسان دما کم و عمر هیتر زیاد شود.
نصب اصولی و نکات بهرهبرداری برای عمر بیشتر
بخش زیادی از خرابیها نه از کیفیت هیتر، بلکه از نصب و استفاده اشتباه میآید. این موارد را مثل یک استاندارد اجرایی نگاه کنید:
قبل از نصب
-
سطح سیلندر/قطعه را تمیز کنید (چربی، پلیمر سوخته، گردوغبار)
-
اگر سطح خشدار یا تابدار است، انتقال حرارت افت میکند؛ تا حد امکان سطح را اصلاح کنید
-
مطمئن شوید هیتر کاملاً با قطر قطعه همخوانی دارد
هنگام نصب
-
پیچ/بست را طوری سفت کنید که تماس کامل ایجاد شود، نه آنقدر که بدنه تغییر شکل بدهد
-
خروجی کابل/ترمینال را در موقعیتی قرار دهید که در معرض ضربه و کشش نباشد
-
اگر چند هیتر کنار هم دارید، فاصلهها و همپوشانی را منطقی تنظیم کنید
هنگام بهرهبرداری
-
هیتر را بدون تماس با سطح روشن نکنید (گرمایش در هوا = ریسک سوختن سریع)
-
دما را پلهای بالا ببرید (خصوصاً در سیستمهای بزرگ)
-
ترموکوپل را در جای درست نصب کنید: نزدیک به ناحیه کنترل، نه خیلی دور و نه در نقطهای که دما غیرواقعی نشان بدهد
اگر دستگاه شما اتلاف حرارتی بالایی دارد، عایقکاری اصولی (مثلاً با پارچه نسوز) میتواند مصرف انرژی را کاهش دهد و کمک کند هیتر با توان پایینتری به دمای هدف برسد.
اشتباهات رایج در هیتر نواری + راهحلهای عملی
این بخش دقیقاً همان چیزی است که کاربر صنعتی به آن نیاز دارد: تجربه و پیشگیری از خطا.
اشتباه ۱: انتخاب هیتر با توان خیلی بالا «برای اینکه سریعتر گرم شود»
مشکل: دمای سطحی بالا میرود، نقاط داغ ایجاد میشود، پلیمر میسوزد یا هیتر زودتر میسوزد.
راهحل: توان را منطقی انتخاب کنید و از کنترلر PID برای رسیدن سریع اما کنترلشده استفاده کنید.
اشتباه ۲: لق بودن هیتر روی سیلندر
مشکل: انتقال حرارت ضعیف، افزایش مصرف برق، خرابی زودهنگام المنت
راهحل: اندازهگیری دقیق قطر، استفاده از بست سالم، و سفتکردن اصولی
اشتباه ۳: نصب ترموکوپل در جای نامناسب
مشکل: کنترلر دما را غلط میخواند؛ یا بیشازحد داغ میکند یا کمتر از نیاز
راهحل: ترموکوپل را نزدیک ناحیه واقعی فرآیند و با تماس درست نصب کنید
اشتباه ۴: سیمکشی غیراستاندارد و اتصالات ضعیف
مشکل: جرقه، داغ شدن ترمینال، قطعیهای متناوب
راهحل: کابل نسوز مناسب، ترمینال استاندارد، و بررسی دورهای اتصالات
اشتباه ۵: نبود عایقکاری مناسب در سیستمهای پراتلاف
مشکل: هیتر دائماً با توان بالا کار میکند، هزینه انرژی زیاد میشود
راهحل: در صورت امکان از عایق حرارتی صنعتی (روکشهای مناسب) استفاده کنید تا اتلاف کم شود
ابزارها و تجهیزات مکمل برای عملکرد بهتر هیتر نواری
اگر میخواهید بهترین نتیجه را از هیتر نواری بگیرید، این تجهیزات را در کنار آن در نظر بگیرید:
-
کنترلر PID: کنترل دقیقتر و کاهش نوسان دما
-
ترموکوپل استاندارد: خواندن دمای واقعی فرآیند
-
SSR (رله حالت جامد): سوئیچینگ سریع و عمر بالاتر نسبت به کنتاکتور در برخی کاربردها
-
کنتاکتور و حفاظت مناسب: برای توانهای بالا و ایمنی
-
فیوز/MCB مناسب و ارت استاندارد: کاهش ریسکهای برقی
-
اندازهگیری جریان و دما (کلمپمتر، ترمومتر لیزری): برای عیبیابی سریع
یک نکته عملی: اگر هیترها مرتب میسوزند، قبل از تعویض دوباره، حتماً کنترلر، ترموکوپل، ولتاژ واقعی و فیت بودن نصب را بررسی کنید. تعویض صرفِ هیتر معمولاً مشکل ریشهای را حل نمیکند.
خلاصه نکات مهم
-
هیتر نواری چیست؟ یک المنت حلقهای برای گرمکردن یکنواخت سطوح استوانهای مثل سیلندر و نازل.
-
مهمترین عامل عملکرد درست: تماس کامل با سطح + کنترل دقیق دما است.
-
هیتر نواری میکایی اقتصادی و رایج است؛ سرامیکی برای دمای بالاتر و کار سنگینتر مناسبتر است.
-
کاربرد هیتر نواری در تزریق پلاستیک، اکسترودر، بستهبندی، مخازن و بسیاری از خطوط صنعتی دیده میشود.
-
تفاوت «نواری» و «تسمهای» در بازار فارسی گاهی اسمی است؛ مشخصات فنی را ملاک قرار دهید.
-
نصب لق، ترموکوپل بدجا و سیمکشی ضعیف، سه دلیل رایج خرابی زودهنگام هستند.
سوالات متداول (FAQ)
۱) هیتر نواری چیست و برای چه شکلهایی مناسب است؟
هیتر نواری برای سطوح استوانهای یا نزدیک به استوانهای طراحی شده است؛ مثل سیلندر دستگاه تزریق، بدنه اکسترودر، لوله و نازل. اگر سطح شما تخت یا قالبی خاص است، ممکن است هیتر صفحهای یا کارتریجی گزینه بهتری باشد.
۲) هیتر نواری میکایی بهتر است یا سرامیکی؟
اگر دمای کاری متوسط و شرایط معمولی دارید، میکایی معمولاً مقرونبهصرفه و کافی است. اگر دما بالاتر، کارکرد مداوم یا شرایط سختتری دارید، سرامیکی اغلب پایداری و دوام بهتری میدهد. انتخاب نهایی به دما، چرخه کاری و محدودیت فضا بستگی دارد.
۳) چرا هیتر نواری زود میسوزد؟
رایجترین دلایل:
-
نصب لق و تماس ناقص با سطح
-
توان نامناسب یا کنترل دمای ضعیف
-
جایگذاری اشتباه ترموکوپل
-
اتصالات برقی ضعیف یا نوسان ولتاژ
با یک بررسی مرحلهای (فیت، کنترلر، ترموکوپل، سیمکشی) معمولاً علت مشخص میشود.
۴) تفاوت هیتر نواری با هیتر تسمهای دقیقاً چیست؟
در بسیاری از کاربردهای بازار ایران، این دو اصطلاح بهجای هم استفاده میشوند. تفاوت واقعی بیشتر در نحوه بست شدن و طراحی مکانیکی است، نه اصل عملکرد. برای خرید، به جای نام، ابعاد، توان، نوع عایق و کیفیت ساخت را ملاک بگیرید.
۵) برای انتخاب توان هیتر نواری از کجا شروع کنم؟
بهترین نقطه شروع مشخصات سازنده دستگاه یا تجربه خط تولید است. اگر اینها در دسترس نیست:
-
جنس و ضخامت بدنه
-
دمای هدف
-
زمان رسیدن به دما
-
میزان اتلاف حرارت محیط
را در نظر بگیرید و حتماً از کنترلر PID استفاده کنید تا توان به شکل کنترلشده مصرف شود.
۶) آیا میتوان هیتر نواری را تعمیر کرد؟
در بسیاری از موارد، تعمیر اصولی و ایمنِ المنت داخلی بهصرفه یا ممکن نیست (بهخصوص مدلهای رایج). اما گاهی مشکل از ترمینال، کابل یا اتصالات است و با تعویض این بخشها حل میشود. قبل از دور انداختن هیتر، عیبیابی اتصالات و کنترلر را انجام دهید.
جمعبندی
حالا که دقیق میدانید هیتر نواری چیست، احتمالاً نگاهتان به انتخاب و استفاده از آن حرفهایتر شده است: هیتر نواری فقط یک قطعه مصرفی نیست؛ یک جزء کلیدی برای پایداری دما، کیفیت محصول و بهرهوری انرژی است. انتخاب درست نوع (میکایی/سرامیکی/…) و مشخصات (ابعاد، توان، ولتاژ) در کنار نصب اصولی و کنترل دمای دقیق، میتواند هزینههای توقف خط و تعویضهای مکرر را بهشدت کاهش دهد.
اگر قصد خرید دارید، پیشنهاد عملی این است:
-
ابتدا ابعاد دقیق و شرایط کاری (دما و چرخه کاری) را مشخص کنید،
-
سپس نوع هیتر را انتخاب کنید،
-
و در نهایت کنترلر و ترموکوپل را بهعنوان بخش جدانشدنی سیستم در نظر بگیرید.
برای قدم بعدی، میتوانید یک چکلیست مشخصات دستگاهتان تهیه کنید (قطر، عرض، ولتاژ، توان فعلی، دمای هدف، نوع خروجی) تا انتخاب و استعلام قیمت دقیقتر و سریعتر انجام شود.
برای انتخاب دقیق هیتر نواری، تسمهای یا سرنازل، فقط “توان” کافی نیست.
اگر قطر، عرض، ولتاژ، نوع عایق و محل ترموکوپل درست انتخاب نشود، هم مصرف برق بالا میرود و هم عمر هیتر کم میشود.
